生活中我們常見的很多產品，在其設計的過程中，都是需要充分運用到三維CAD軟件建模的相關功能和技巧的。本次中望3D的實例教程中，以花瓣吊燈的建模設計為例，幫助大家在學習設計燈具產品的同時，掌握常規的三維CAD實體建模和曲面建模技巧。

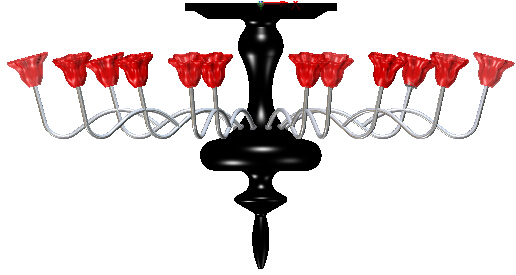

圖1中的花瓣吊燈即是本次我們要完成的設計任務。整個設計任務，我們將分燈座建模、支撐桿建模、焊縫創建、花瓣建模、造型陣列、顏色添加這六大步驟來完成。整個教程我們將分3個篇幅來介紹，本文將重點介紹燈座建模的具體操作。


圖1 實例-花瓣吊燈

第一步：新建零件

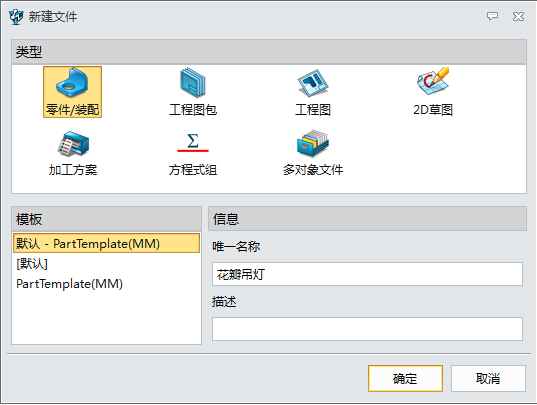

如圖2所示，運行中望3D軟件，新建一個名稱為“花瓣吊燈”的零件。


圖2 新建“花瓣吊燈”零件

第二步：新建燈座草圖

以“XZ”工作面平為基準（圖3），創建燈座草圖。


圖3 選擇XZ工作面

第三步：修改標注屬性

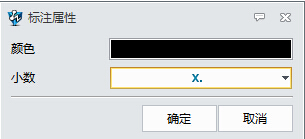

在“屬性”下拉菜單下進入“標注”設置，設置小數點位數為“整數”，圖4為標注屬性框。


圖4 標注屬性框

第四步：捕捉過濾器設置

為了不使繪制草圖的時候被自動錯誤位置約束，建議“關閉”捕捉過濾器（圖5）。


圖5 關閉捕捉過濾器

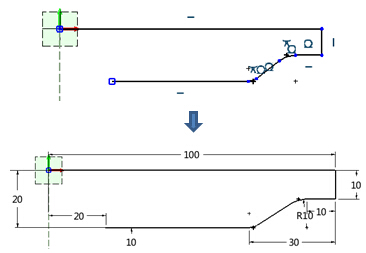

第五步：燈座草圖繪制 按照如圖6、圖7的位置約束和尺寸約束繪制部分草圖。

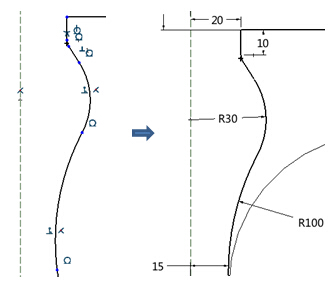

圖6 草圖1


圖7 草圖2

R30的圓弧和豎直線段的倒角是“R5”（圖8）。


圖8 倒圓角

再按照如圖9、圖10的位置約束和尺寸約束繪制另一部分草圖，圖11為圖10中倒圓角標注。

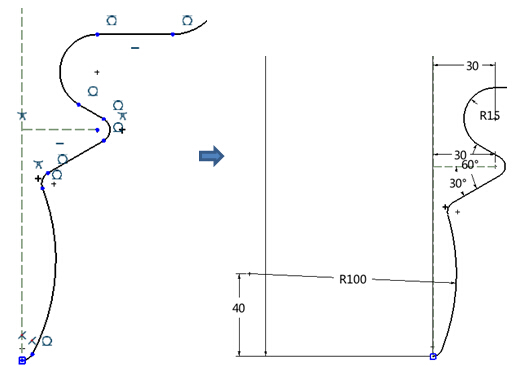

圖9 草圖3

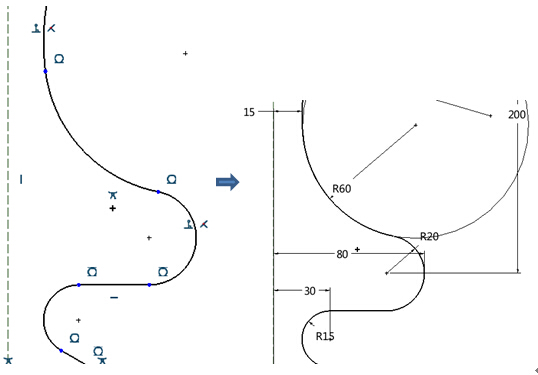

圖10 草圖4



圖11 倒圓角標注

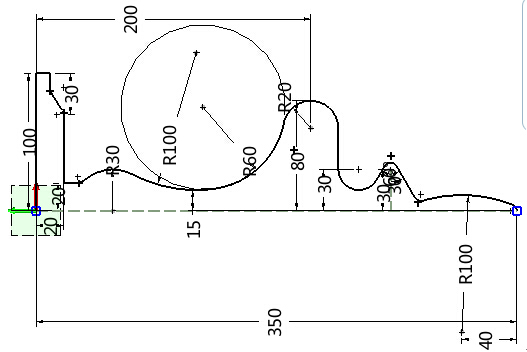

完整的草圖尺寸如圖12所示，點擊退出草圖。


圖12 完成的草圖尺寸

第六步：旋轉成型

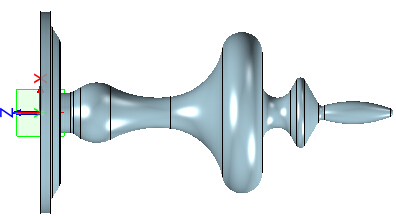

使用“造型模塊”下的“旋轉”命令，使用上一步的草圖饒“Z”軸旋轉成型，如圖13所示。


圖13 旋轉成型效果

第七步：倒圓角 使用“圓角”命令對燈座底盤位置進行“10mm”的倒圓角操作（圖14）。


圖14 倒圓角

第八步：抽殼

使用“造型模塊”下的“抽殼”命令，燈座底座上表面為開方面，向內方向厚度為“3mm”進行抽殼（圖15）。


圖15 抽殼

經過上述八個步驟的操作，我們就完成了燈座建模的操作了，其他的操作我們將在教程的中篇和下篇中向大家介紹。
