問題描述
在CAD中畫圖時，如果線寬設置為0.4和線寬設置為0.25時沒有區別的話，對于用戶的使用而言，不利于繪圖者對產品的組織構架進行觀察，如何設置線寬才能使顯示出區別呢？
解決方法一
首先我們打開中望CAD程序。
然后找到程序界面最下方的對話框，從中點擊鼠標左鍵選擇下圖紅線框內的選項卡即可顯示線寬。
解決方法二
打開CAD，我們可以通過在工具、選項、用戶系統配置中對線寬進行相應設置。

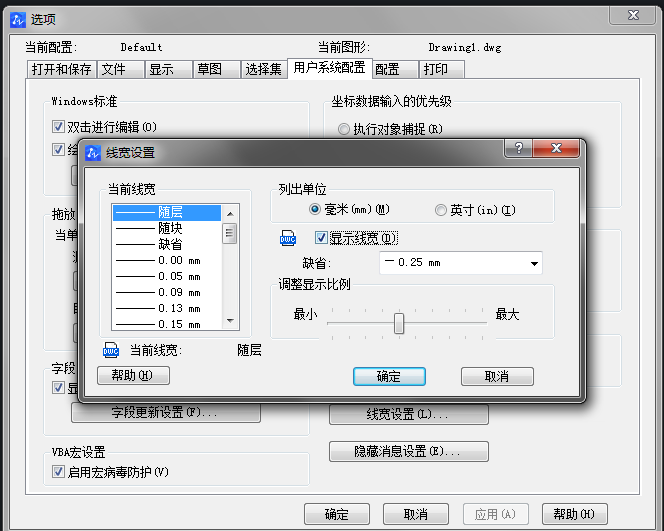

如圖，在選項對話框中，點擊用戶系統配置選項卡，這時點擊線寬設置，然后勾選【顯示線寬】。
點擊【應用并關閉】對話框保存設置。
點擊【確定】完成修改，現在我們就可以看到線寬了。
