CAD的鏡像命令如何畫軸對稱圖形

在CAD中，其鏡像功能是可以仿制任意圖形，使用方法是較簡單的。在繪圖的過程中，如果需要畫軸對稱圖形時可以怎樣操作呢，應該如何利用鏡像的命令畫出軸對稱的圖形呢？下面大家來學習一下鏡像命令是如何使用的吧,具體步驟如下：

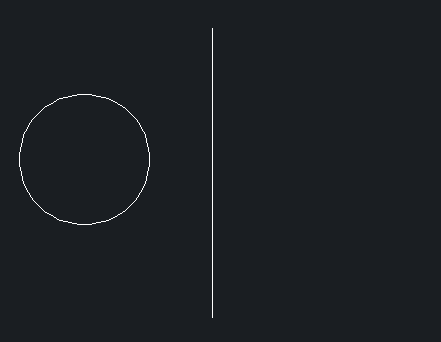

1、首先打開常用CAD軟件，這篇文章以兩圓形關于一條直線對稱為例：畫一圓以及一直線，如下圖所示：

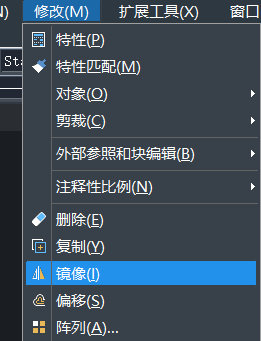

2、關于圓在直線對稱中的繪制方法，最原始的是在直線的兩側分別進行圓形的繪畫，圓心到直線的距離都是相等的即為對稱。還有另一方法是使用鏡像的特征進行圖形繪制，即在CAD上方菜單欄中找到【修改】命令，在修改命令里找到【鏡像】。

3、點擊鏡像后，接著根據命令指示左鍵點擊圓形，將圓形選中。

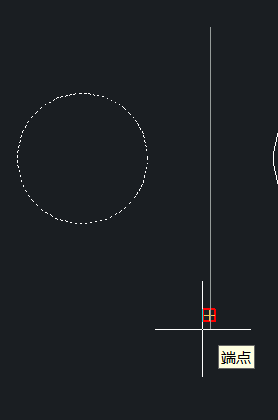

4、選中圓形后點擊回車鍵，在彈出的指定鏡像線對話框中，先指定鏡像線第一點，接著指定鏡像線第二點，如下圖所示進行操作：

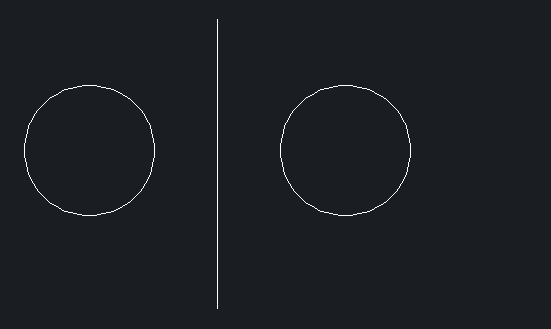

5、選定鏡像中的第二點，即第一點和第二點組成的鏡像直線，彈出的是否刪除原對象的對話框中，即是否刪除要鏡像中的那個圖像，是不需要?jiǎng)h除的。根據提示'N'為不刪除的原對象，如下圖所示：

6、最后點擊回車鍵，即完成了圓形中關于直線對稱的操作。

在使用CAD繪圖時，大家掌握了這個鏡像功能，有助于提高繪圖的效率。
