今天跟大家分享一個神奇好用的技能，即圖形搜索定位，也叫對象過濾器。這個功能可以幫助大家在使用CAD軟件制圖的時候根據條件快速篩選出相應的對象。下面我們來具體看一下這個功能是如何使用的：

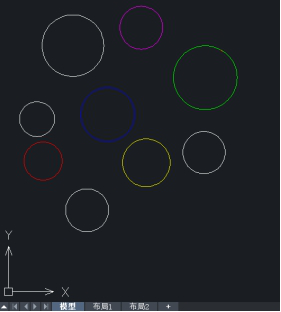

如下圖所示我們打開CAD軟件后可以看到有顏色各異的圓，而對象過濾器可以讓我們輕松快速地找出符合條件的對象（這里以查找白色的圓為例）：

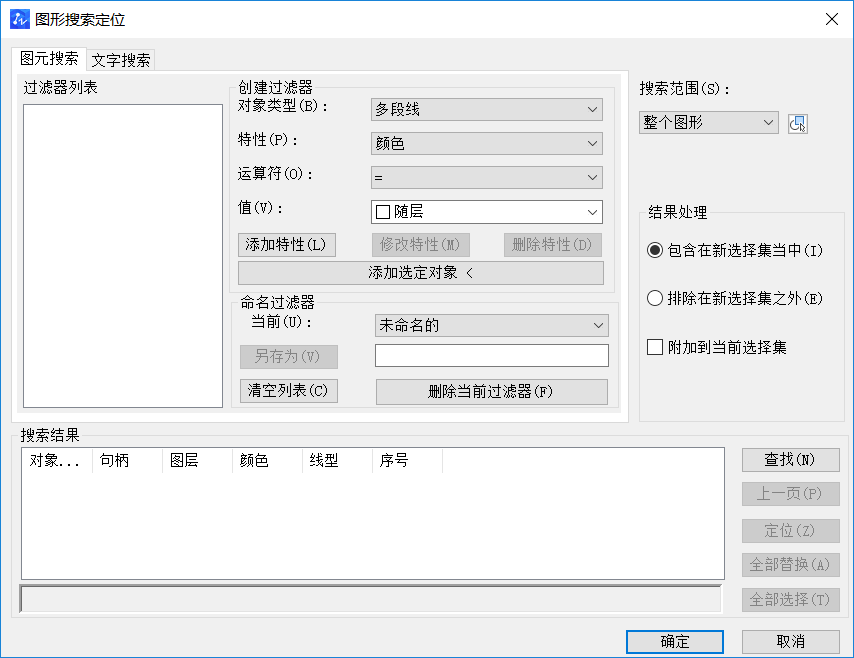

1.在下方命令行中輸入快捷鍵命令FI，回車后打開圖形搜索定位；

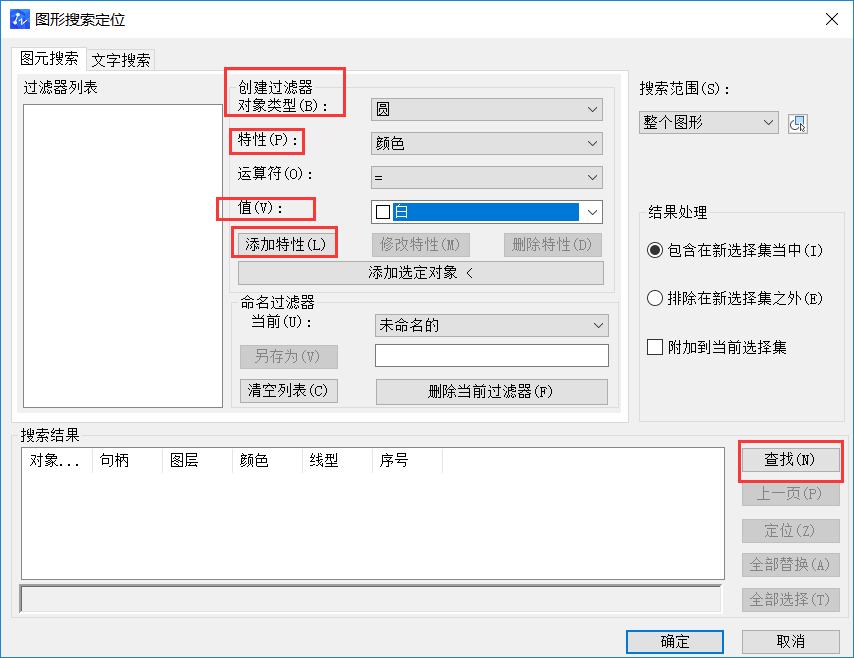

2.在彈出的圖形搜索定位對話框中將對象類型選擇為“圓”，特性為“顏色”，值選擇為“白色”，然后點擊下方的“添加特性”，單擊查找，它就會把符合條件3對象全部在查找結果中顯示出來，如下圖所示：

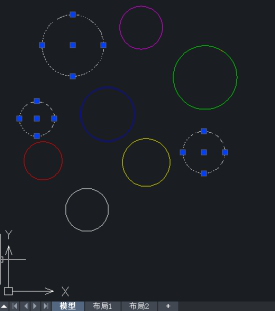

3.而如果單擊“確定”的話則會將查找結果在繪圖區域中顯示出來，如下圖所示：
所以對象過濾器這個功能非常好用，只需輸入自己需要的搜索條件就可以輕松把對象選擇出來了，在制圖中更加快捷方便，希望這一技巧的學習對自己有所幫助。
