CAD內如何把樣條曲線和直線合并成多段線
在CAD中樣條曲線和直線、圓弧等按正確的合并多段線步驟是合并不成多段線，下面給大家介紹一種方法：

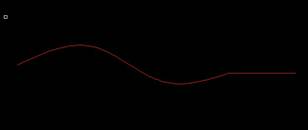

1、在CAD中作好你需要合并的線條，如圖（以樣條曲線和直線為例）：
a
2、將圖另存為R12/ LT2 DXF格式，保存；
3、打開剛保存的R12格式，全選中；
4、全部選中后，將其打散成一段一段；
5、命令pe。
pe PEDIT 選擇多段線或 [多條(M)]: m
選擇對象:129項
是否將直線和圓弧轉換為多段線？[是(Y)/否(N)]? <Y>
[閉合(C)/打開(O)/合并(J)/寬度(W)/擬合(F)/樣條曲線(S)/非曲線化(D)/線型生成(L)/放
棄(U)]: j
合并類型 = 延伸
輸入模糊距離或 [合并類型(J)] <0.0000>:回車
多段線已增加 190 條線段
完成。
結果如圖：
看上圖，樣條曲線和直線已合并一條線。
