使用CAD的過程中，合并線段的操作是很常見的，合并后可以對線段進行旋轉、移動等操作。但是在合并過程中，總是合并不了線段是很讓人抓狂的，但是表面上，操作的流程并沒有錯呀，讓小編來解決你的問題。

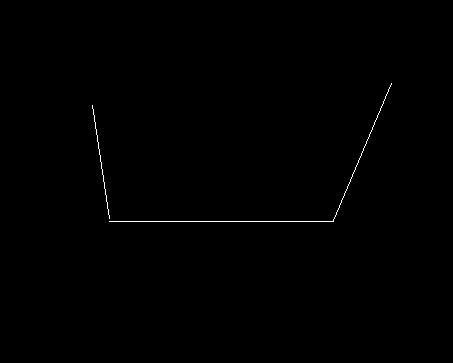

我們以下面的三條線段為例子。

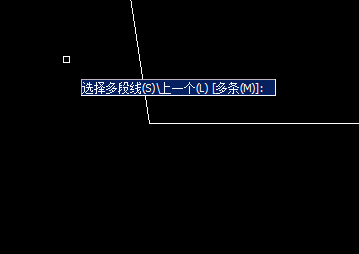

如果直接使用“join”合并命令，線段是不可以合并的，因?yàn)檫@些是直線，轉化成為多段線才可以合并。我們可以輸入“pedit”命令符，將線段先轉化為多段線。

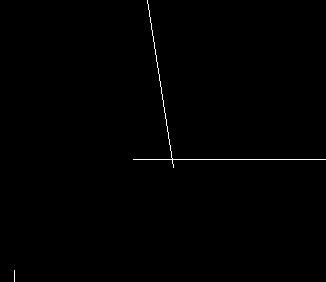

第二種，已經轉化為多段線了。但是怎么也合并不了又是怎么回事。這是因?yàn)榫€段沒有相連造成的。以剛才那三條線段為例子。表面看起來相連的線段，放大后一邊沒有相連，一邊已經交叉了。我們可以打開CAD最下面工具欄中的“對象捕捉”，然后點擊線段，將端點拉到與另一條端點重合的位置。
為了避免第二種情況，大家平時作圖的時候建議打開“對象捕捉”再作圖。
