用CAD進行過三維建模的朋友應該都接觸過抽殼這一概念，抽殼操作可將實體保留一定的厚度，而將實體內部抽空，從而形成一個殼體，同時還可以選擇刪除某些面，生成開放的殼體。正值的抽殼距離是從表面向?qū)嶓w內生成厚度，負值的抽殼距離是從表面向?qū)嶓w外生成厚度，實體內部全部刪除。調用【抽殼】命令的方法如下，小編按中望CAD的不同版本總結了兩個方法：

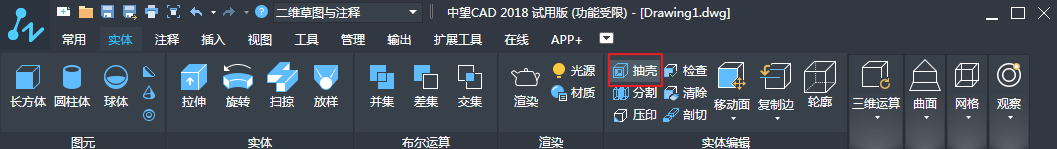

在二維草圖與注釋中，單擊【實體】功能區中的【抽殼】按鈕，如下圖所示。

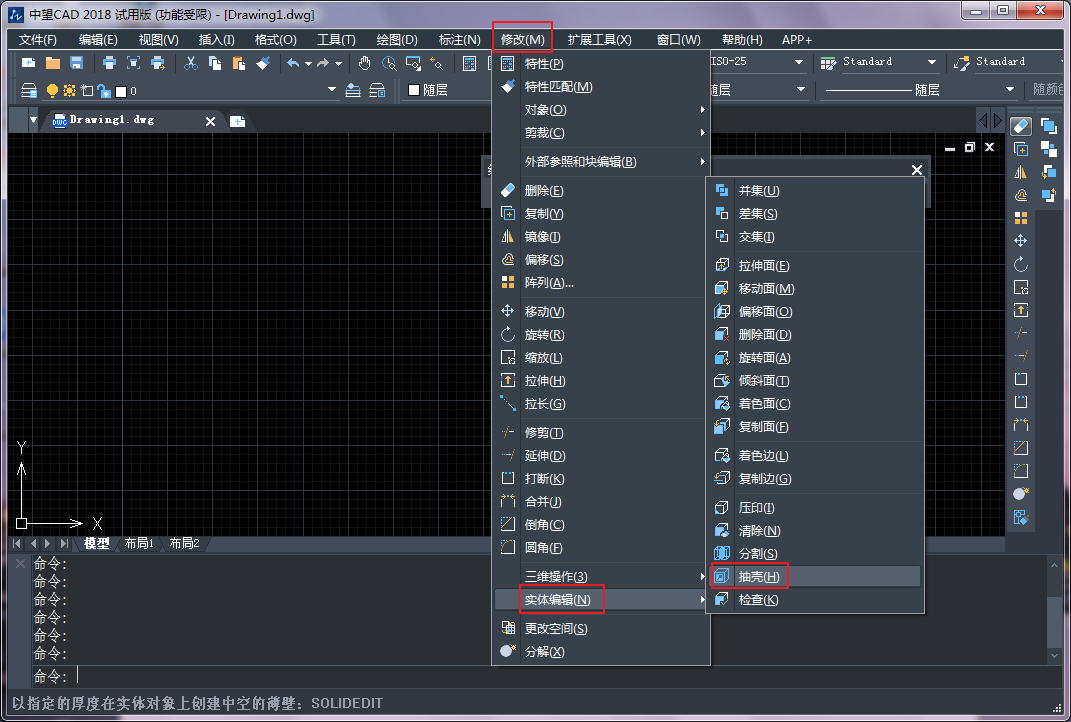

在中望CAD專業版中，依次選擇【修改】——【實體編輯】——【抽殼】。
通過以上任意一種方法執行實體【抽殼】后，可選擇保留所有面執行抽殼操作（即中空實體）或刪除若干面執行抽殼操作，分別介紹如下：
【刪除抽殼面】
該抽殼方式通過移除面形成開放殼體。執行【抽殼】命令，在【繪圖區】選取要抽殼的實體，然后選取要刪除的表面并單擊右鍵，接著輸入抽殼偏移距離，按回車鍵，即可完成抽殼操作。
【保留抽殼面】
執行【抽殼】命令并選取了抽殼對象后，不選取刪除面，直接按回車鍵，或者單擊右鍵，然后輸入抽殼距離，從而形成中空的抽殼效果。
