我們對中望CAD已有一定的了解和基礎之后我們看看如何成功的設計出一個曲面實體造型。

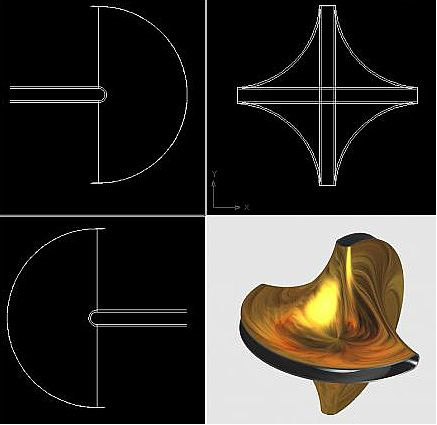

1.我們先看看三視圖和效果圖。

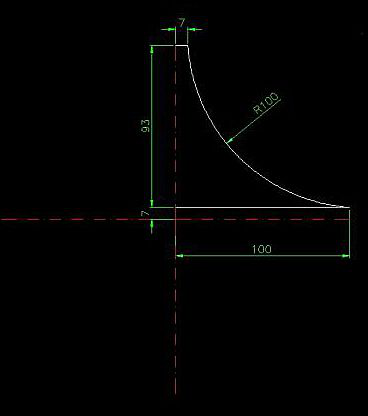

2.我們按照上圖的尺寸畫出這個實體的平面圖。

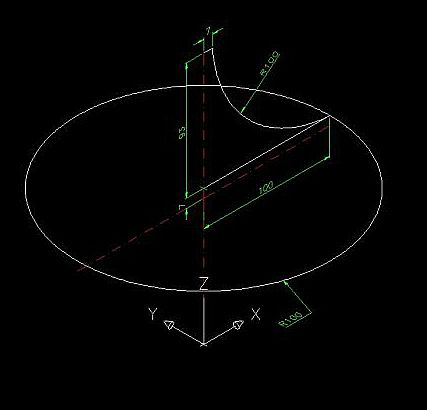

3.轉換一下視角，繪制以個半徑為100的圓。

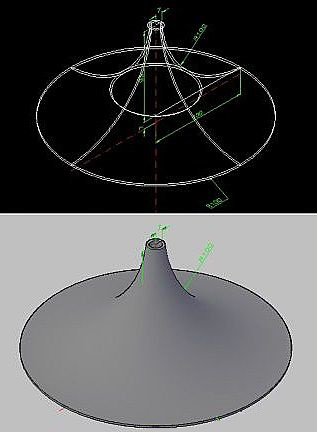

4.然后我們掃瓊一下。

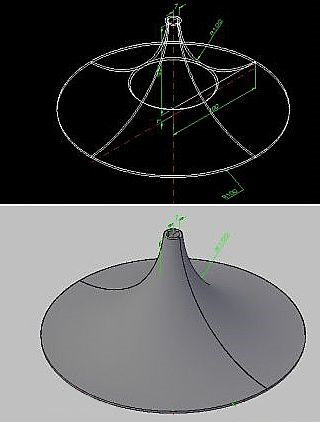

5.加厚兩成的實體。
6.垂直剖將其分成兩半。

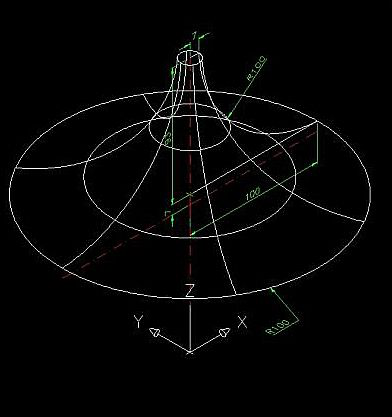

7.以水平中心線全部鏡像一次。

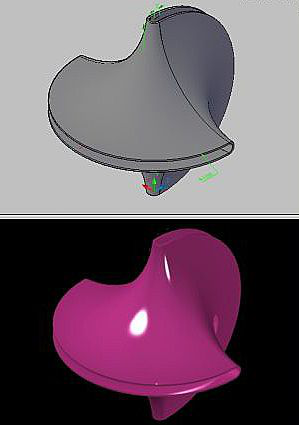

8.轉換視圖，我們的右半圖形以中心旋轉90度。

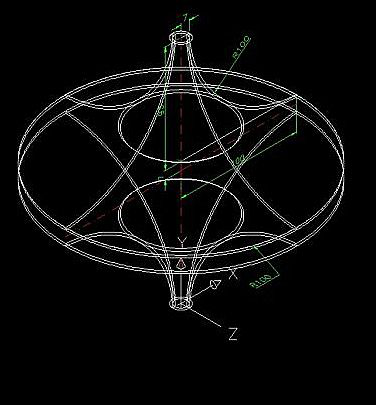

9.然后我們并集一下，然后渲染，得到下圖。
