CAD掃掠命令快捷鍵
cad掃掠工具
使用cad的掃掠工具，我們可以把掃掠的對象沿著開放或者閉合的二維或三維路徑掃描，就可以創建出對應的實體或者曲面。
這里進行掃描的對象既可以是直線，圓，圓弧，也可以是樣條曲線和二維曲面，還有面域。
在cad中使用掃掠命令的方法有：
命令行：在cad命令行中輸入sweep
功能區：【實體】——【實體】——【掃掠】選擇掃掠即可
工具欄：【實體】——【掃掠】
菜單欄：上方工具欄點擊選擇【繪圖】——【實體】——【掃掠】

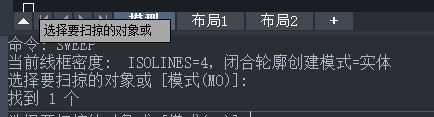

執行后，命令行提示如下！：
命令：-sweep
選擇要掃掠的對象
找到要掃掠的對象
選擇掃掠的路徑
注意：再進行較為復雜的放樣實體時，我們可以指定導向曲線的方法來控制點的匹配橫截面，就可以避免創建出來的實體模型出現皺褶等問題了。
