繪制圖形填充后，罰球線圖形填充好了，但是標注和文字也被覆蓋了，我們需要把覆蓋的文字和標注顯示出來。

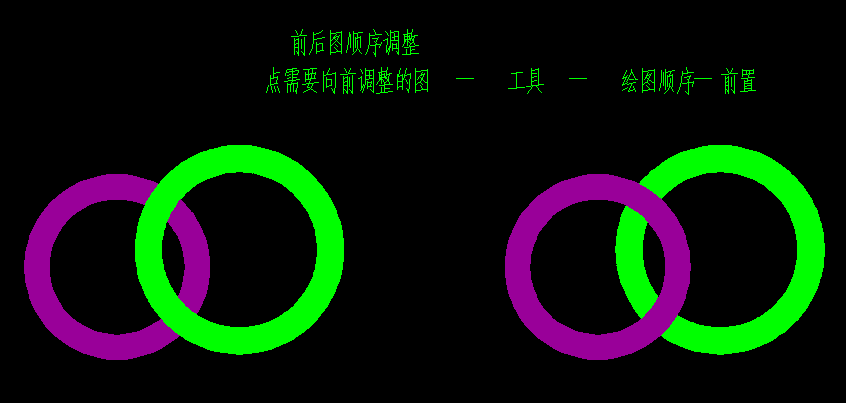

第一種方法，點擊填充右鍵，將填充繪圖順序后置，或者點擊文字和標注，讓它們位置前置，這樣填充就不會覆蓋文字和標注了。
第二種，一樣是將填充的位置調后，但是我們?cè)谔畛涞臅r(shí)候就選擇填充在對象之后。我們?cè)谔畛涿姘暹x擇，在對象之后，選擇文字和標注，這樣就不會在文字前面覆蓋了。
但是，很多時候，我們發現由于填充的圖案太密集，文字和標注前置也還是看不清，有種被覆蓋的感覺。所以我們?cè)谔畛涞臅r(shí)候就把文字和填充排除在外。

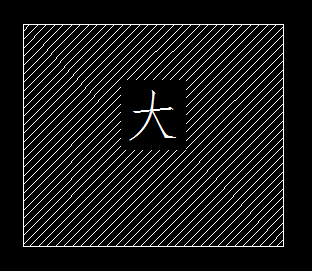

我們輸入命令符“H”進入填充面板，打開孤島監測，選擇外部填充，這樣CAD就會監測到文字和標注的存在，填充的時候就不會覆蓋到了。
