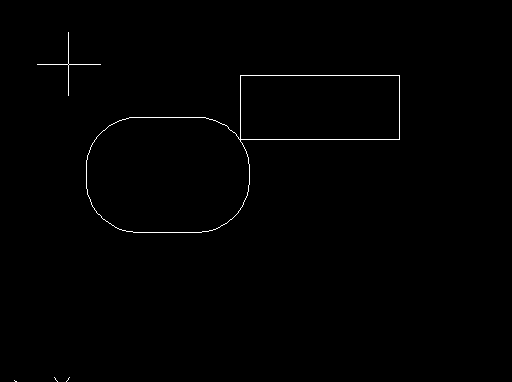

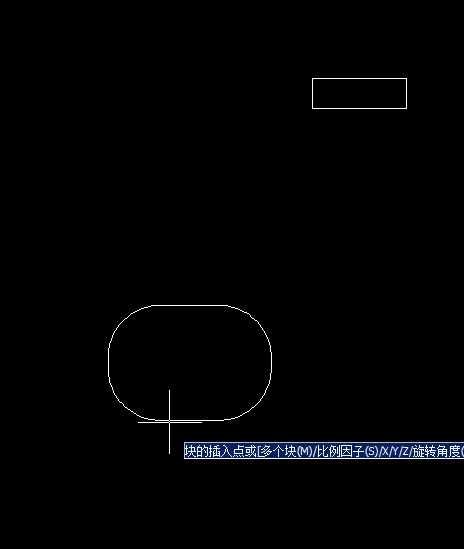

CAD插入快時，有時會發現插入的圖形離選定的插入點很遠，有時更離譜，直接跑到視圖外了，縮小圖像才發現原來跑到視圖外了。就像今天小編作圖的時候連續插入圖塊幾次都沒有發現圖塊，縮小了后才發現跑到右上角很遠的地方去了。
那這是怎么回事呢？
進過一番的折騰，原來發現問題不是網上所說的設置插入點的問題。是制作圖塊的時候出現了問題。我們一般制作圖塊是直接就選擇了。其實，這樣的畫系統就會默認（0,0,0）是圖塊的起點，所以即使我們鎖定了插入點，插入的位置也會里插入點很遠。

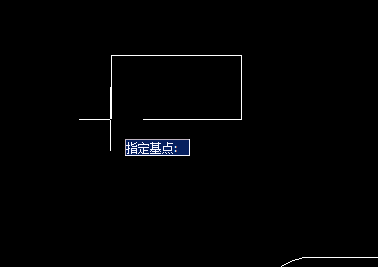

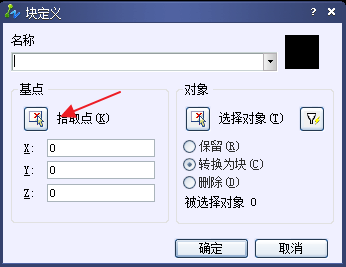

我們再次回到作為圖塊的圖形，選擇的時候選擇“拾取點”，選擇矩形的左下角為基點。這樣，圖形就可以插入到我們想要的點去了。
一般上，為了更好的插入圖塊，我們只做圖塊時，要選擇比如圓心呀，左下角呀這些比較容易確認的地方作為基點。
