CAD如何設計弧度較彎的圖形？
CAD如何設計弧度較彎的圖形？就比如像水滴那種彎度的圖形該怎么設計？它其實繪制起來超級簡單呢！詳情操作請看下文：
1.首先，我們要打開CAD軟件。
2.我們打開正交，繪制一條適當長度的直線。
3.然后，我們以直線中點為圓心，半長為半徑，做一個圓。
4.刪除多余的線段，剩下半個弧，如圖所示。
5.以圓弧中點，做一條適當長的垂直向上的直線。連接弧端到直線頂?shù)膬蓷l直線。
6.刪除多余的線條，這樣水滴圖像就繪制完成了。

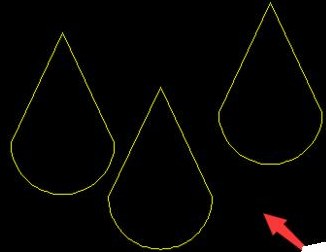

7.下圖兩個復制位置分布均勻水滴圖像。
推薦閱讀：機械制圖
推薦閱讀：機械設計
