制造業企業在實際工作中，當進行產品裝配件出圖的時候，涉及到產品的組件裝配順序、數量、規格、設計者等信息，一般都用BOM表清單來表達，這有利于采購人員、三維CAD工程設計人員、產品核對人員的數據信息交換，這就要求在過程中，根據CAD設計的具體變化，對BOM表進行相應的編輯修改。本文通過三維CAD中望3D具體操作，介紹如何幫助裝備行業的換向機構裝配件，快速便捷實現BOM表屬性名稱定義，輔助CAD設計人員提升工作效率。

      通常生成的BOM表，當需要更改零件名稱等信息時，我們會采取打開零件三維CAD模型，修改零件屬性的方式后，進行BOM表刷新的操作，從而使得內容一致。但中望3D可以提供修改BOM表中相關內容，從而同步更新零件屬性的方式，提高BOM表的編輯效率，并且保證BOM表信息與零件屬性信息保持一致。

      接下來我們以裝配行業換向機構的手輪為例，具體講解如何用中望3D BOM表功能提供設計師們的工作效率：

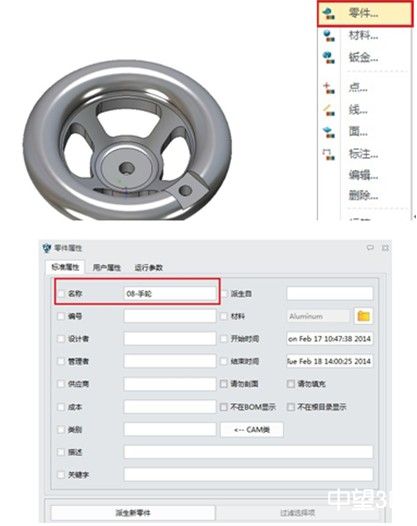

      第一步：進行手輪建模，結束后點擊屬性-零件屬性，填寫零件名稱等信息；


       第二步：將已經裝配好的換向機構進行裝配圖的生成。
       1.        點擊右鍵，選擇進入二維工程圖，選擇圖幅，如下圖

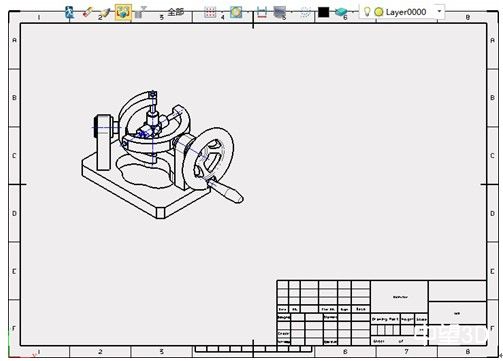

       2.        生成軸測視圖，如下圖所示

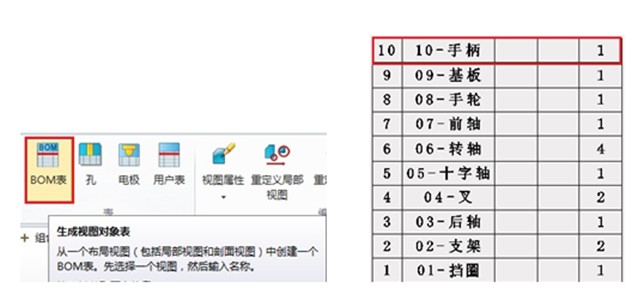

      第三步：點擊BOM表按鈕，設置相應對話框內容，生成BOM表，如下圖所示

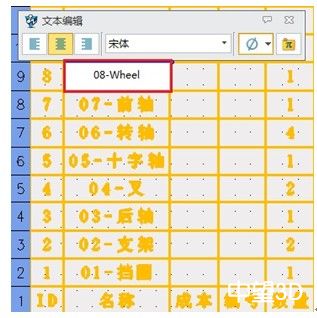

       第四步：修改手輪的信息，比如，更改零件名稱為10-Handle，如下圖所示

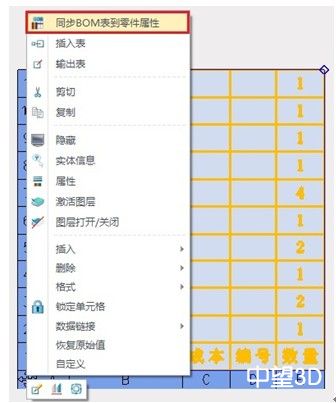

       第五步：在BOM上點擊右鍵，選擇“同步BOM信息到零件屬性”，如圖所示

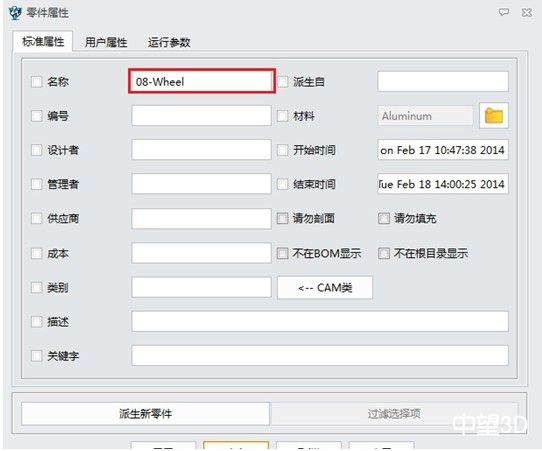

      第六步：打開手輪圖檔，點擊屬性-零件屬性，可以看到，零件名稱同步修改，如下圖所示

      綜上所述，通過中望3D 2014在換向機構裝配件的應用演示操作，便利的BOM表編輯，可以極大地提高數據的生成與一致性，也很好地保證了與協作部門之間的數據唯一性與準確性，節省了設計生產時間成本，大大提高設計師的工作效率。為了幫助更多想要快速掌握三維CAD設計的用戶，能夠輕松體驗中望3D2014新功能，中望3D推出 “跟奉老師學3D”交流探討http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老師可在線解答網友問題，幫助大家快速掌握3D設計并實際投入工作中。
