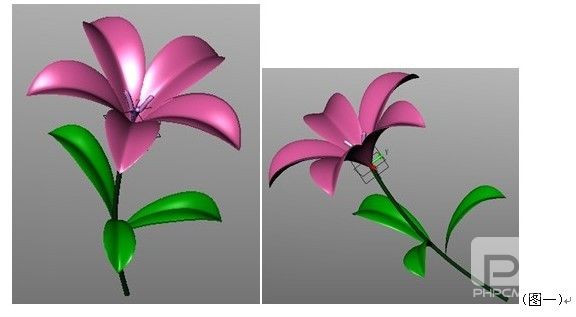

新春佳節，總少不了花兒的襯托。年關將至，我們不妨用三維CAD軟件為心愛的人親手繪制一朵鮮花，祝愿他們新春快樂。曲面建模是三維CAD設計中常用的建模手段，復雜且流線型的產品都需要用到曲面。曲面建模的思路很活躍，方法N多，我們今天就嘗試一下用中望3D這款三維CAD軟件來繪制鮮花。下面就是這朵小花（圖一）的建模步驟。

新年CAD教程：用中望3D畫一朵鮮花

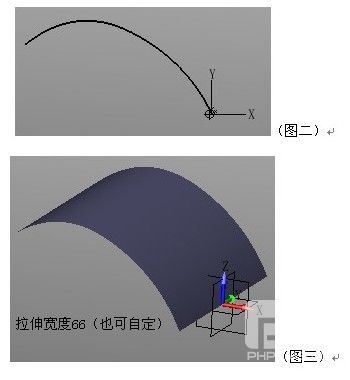

       步驟1：繪制花瓣輪廓曲線。（圖二）

       步驟2：創建曲面。（圖三）

新年CAD教程：用中望3D畫一朵鮮花

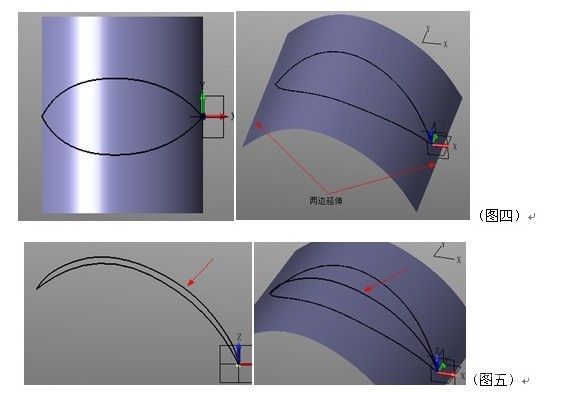

       步驟3：創建花瓣輪廓，將輪廓投影到曲面。（圖四）

       步驟4：創建花瓣輪廓曲線。（圖五）

新年CAD教程：用中望3D畫一朵鮮花

       到此，花瓣的輪廓曲線就繪制完成，下面就該準備生成曲面。

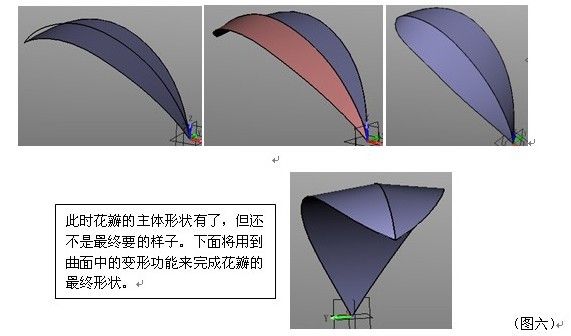

       步驟5：用“N邊形面”生成花瓣的曲面（共三個面）。（圖六）

新年CAD教程：用中望3D畫一朵鮮花

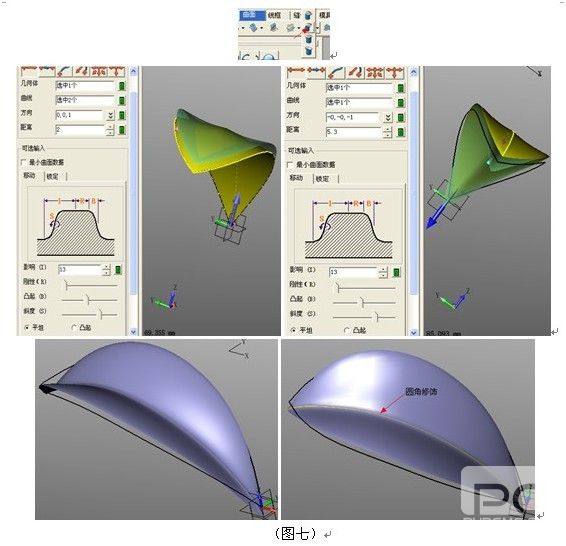

       步驟6：用“由指定曲線開始變形實體”命令完成花瓣的制作。（圖七）

新年CAD教程：用中望3D畫一朵鮮花

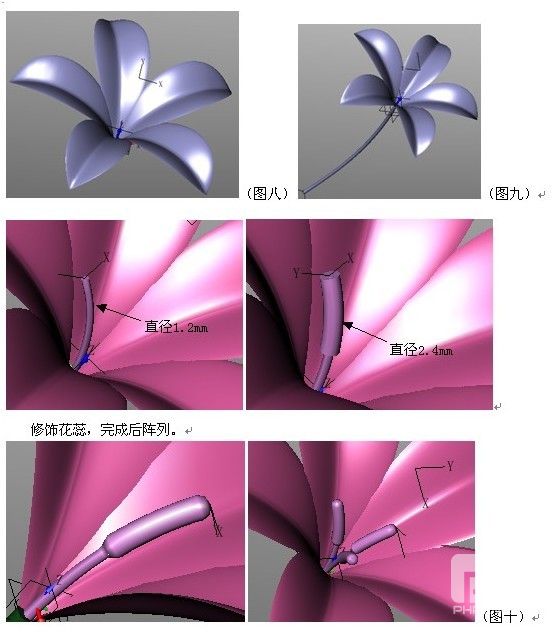

       步驟7：將花瓣陣列。（圖八）

       步驟8：制作花莖，直徑2.4mm。（圖九）

       步驟9：制作花蕊。（圖十）

新年CAD教程：用中望3D畫一朵鮮花

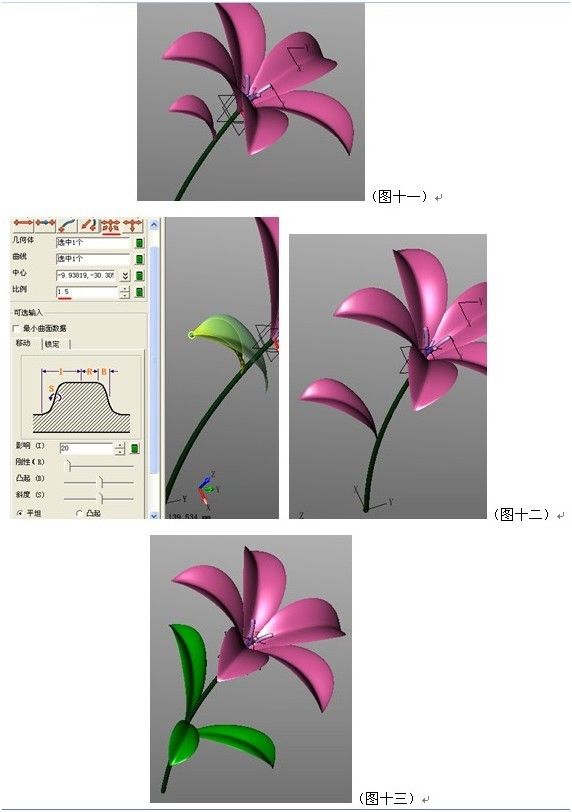

       步驟10：綠葉制作。復制一個花瓣，縮放比例（0.6），將其放到合適的位置。（圖十一）

       步驟11：用“由指定曲線開始變形實體”命令編輯實體形狀。在必選輸入中選擇“點縮放”方式。（圖十二）

       另外兩片綠葉直接復制，再放到合適位置。

       最后設置下顏色，大功告成。（圖十三）
      具體的圖紙可以在這里免費下載：http://sh-tongqi.com/community/thread-4641-1-1.html
