在實際的設計工作中，設計師往往需要參照以前的產品進行再設計和創造。在進行設計變更的過程中，快捷的方法是修改裝配的名稱。然而，該方法雖快速，卻存在不足：設計師直接修改裝配的名稱后，當前裝配結構往往會因此發生改變，且已有的裝配關系會失效，設計師需要對裝配進行重新關聯和裝配，才能恢復原有結構。繁瑣的步驟和機械的操作，無形中讓設計師的工作量大幅增加。

中望3D2019新增的“重命名裝配”功能，可滿足設計師對當前裝配的零部件對象名和文件名進行修改，同時維持裝配結構原狀。該功能為設計師對系列化的裝配產品作變形設計帶來便利。通過此項功能，設計師可基于已完成的裝配，通過重命名生成一個新的產品初始裝配，再著手變形設計工作，過程簡便快捷，節約大量設計時間。

具體來說，“重命名裝配”功能支持設計師對對象名和文件名進行單獨或者同步重命名。在單文件單對象的情況下，裝配中的每個對象都可以單獨修改名稱，同時自動生成新的文件名稱。而在單文件多對象的情況下，同樣可以單獨修改對象名稱，且不會影響文件名，設計師后續可統一對文件進行重命名。

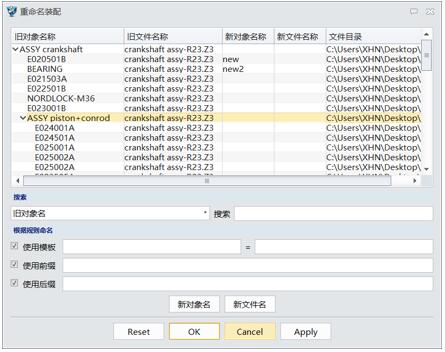

圖1：?jiǎn)挝募螌?duì)象命名

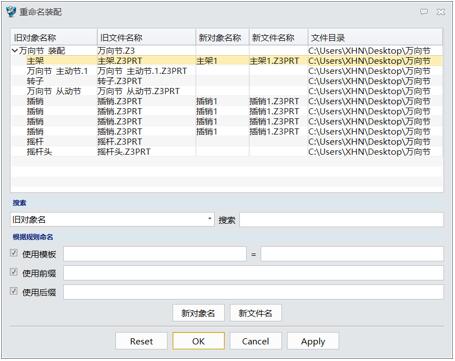

圖2：?jiǎn)挝募鄬?duì)象命名

在前期的搜索階段，如果裝配中的零件和子裝配數量繁多，設計師可以通過名稱搜索的功能批量選中所需對象進行名稱修改。中望3D2019中，搜索可基于對象名或文件名，設計師只需找到對應名稱并選擇后，即可進行批量改名。此外，設計師也可以直接應用快捷鍵Ctrl/Shift實現多選行為，實現批量命名。

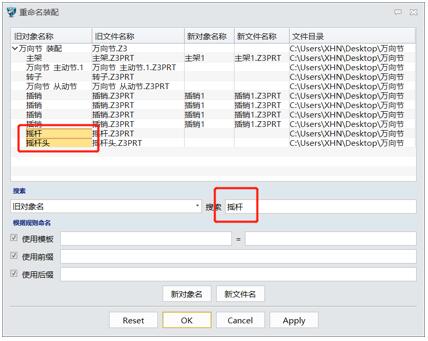

圖3：名稱搜索

不僅如此， “重命名裝配”功能可實現基于規則的批量重命名。中望3D2019提供“指定字符替換”、“添加名稱前綴”和“添加名稱后綴”三種規則供設計師根據實際需求自由選擇，極大簡化操作步驟，讓設計過程更加順暢。

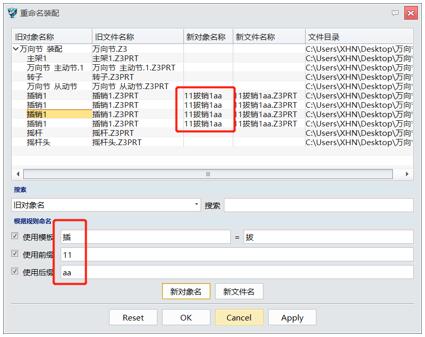

圖4：基于規則的重命名

小結：中望3D2019新增的“重命名裝配”功能，通過快捷鍵批量選擇、基于規則的批量重命名等智能化的操作，大幅縮減設計師不必要的工作量，讓設計工作更加快捷高效。
