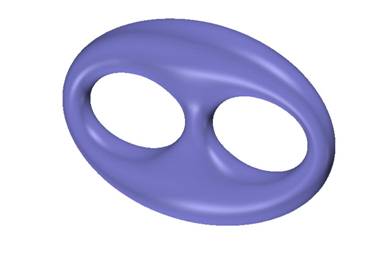

在繪制曲面模型時，想要得到全局順滑的效果，是有一些技巧的。本文將以一個8字形曲面為例，講解如何使用中望3D將其繪制出來。其中重點是鏡像順滑如何處理、如何拆面，最終做出的效果如下圖：

此文章相對應的模型文檔為“8字曲面.Z3”，同時大家也可以使用中望3D軟件特有的Show-n-Tell邊學邊用功能,按步驟進行練習。Show-n-Tell邊學邊用文件“8字曲面SNT.snt”。

1. 邊學邊用：

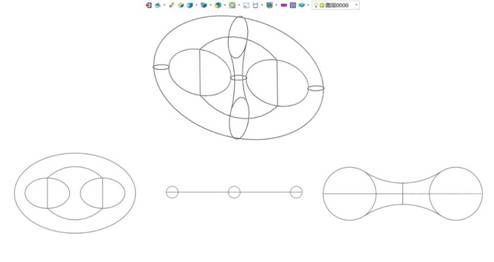

此模型看起來是異性的，但其實模型的形狀是由一些關鍵節點處的線條決定的。關鍵節點線條如下,分別是從頂視圖、前視圖、右視圖看過去的形狀。

在繪制模型時，曲面的質量是由架構曲線決定的。只有好的曲線框架及連接，才能創建出高質量的曲面。

2.邊學邊用：

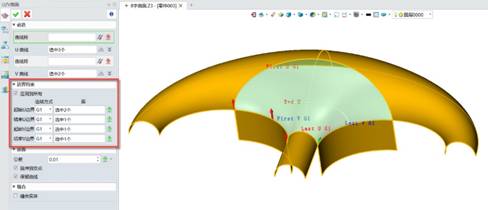

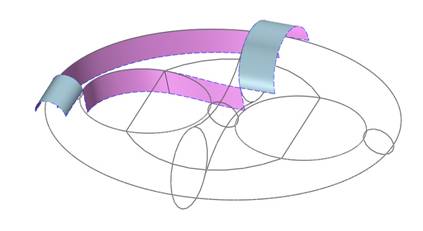

此模型基于中心是完全對稱的，所以只需創建出1/8，剩余部分通過鏡像得出。但是要讓鏡像之后的曲面與原始曲面順滑過渡，則需要在創建原始曲面之前，先創建出輔助面。如下圖：

輔助面是基于關鍵節點的草圖拉伸得出，各草圖平面也是后面的鏡像平面。如果鏡像平面不同，則做的輔助曲面也不同。

3.邊學邊用：

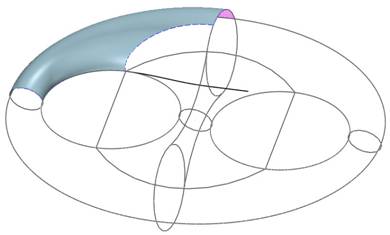

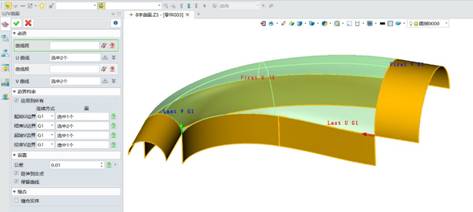

隱藏關鍵節點草圖，只留下輔助曲面，并使用UV曲面功能創建出一張大面。如下圖：

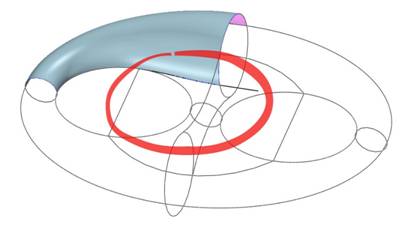

創建曲面時，曲面邊緣需要與輔助曲面全部相切。這里需要注意的是，如果前面沒有隱藏節點草圖，那么在選擇邊線的時候，有可能會選擇到草圖的線作為邊，這時，在曲面創建時就沒有相切連續的選項。所以，在選擇邊時，需要確定選擇到的是輔助曲面的邊緣而不是草圖曲線。 得到曲面之后，如下圖所示的區域就是此模型需要處理的難點所在。

此處如何接順，就需要拆面了。在三維設計軟件中，偶數邊的面，是質量好的。奇數邊的面，很難通過一個命令來創建出高質量的面。通常的做法都是將奇數邊的區域拆成偶數邊。所以在創建曲面時，我們需要將線框架構，形成偶數邊圍成的區域。

4.邊學邊用：

使用關鍵節點橢圓曲線裁剪曲面，將曲面拆解

5.邊學邊用：

將修剪后的曲面進行鏡像

可以看到，上圖中鏡像之后，紅色區域圍成了一個規則的一一對應的四邊形區域。

6.邊學邊用：

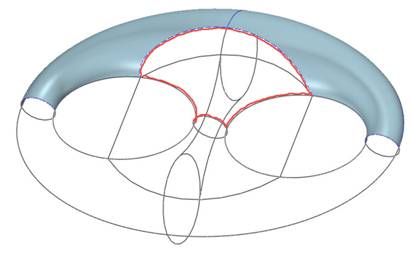

依照前面步驟所講的原則，做出三張輔助曲面，然后使用UV曲面，創建出銜接曲面，效果如下圖：

7.邊學邊用：

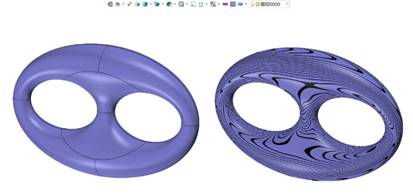

通過兩次鏡像得出所有，并縫合所有曲面，得出最終模型。通過斑馬紋可以看出，產品整體光順。

8.邊學邊用：

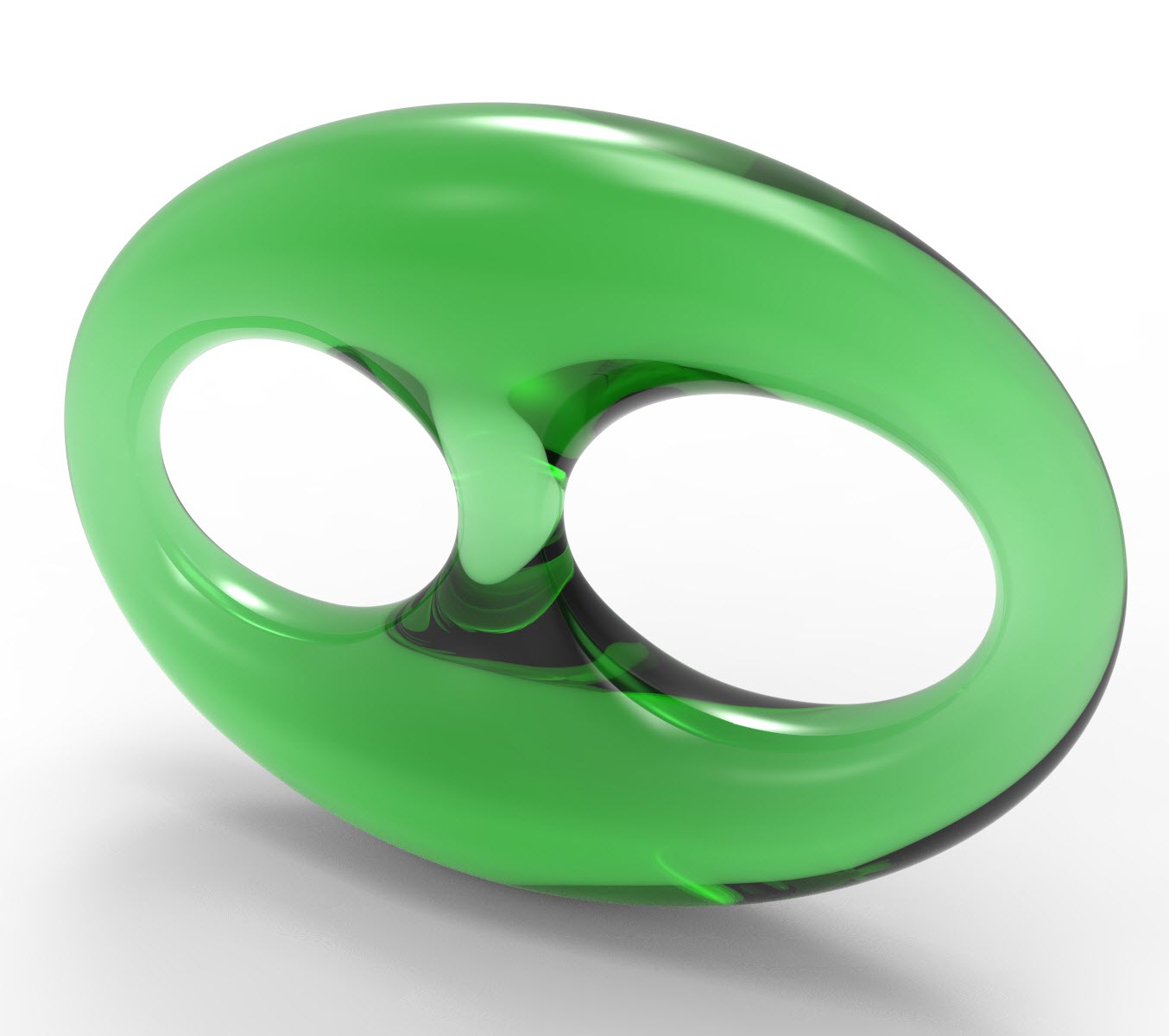

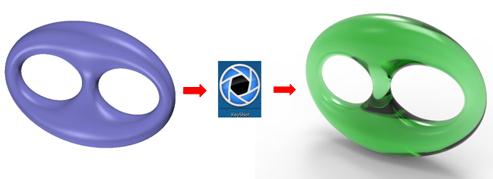

通過中望3D完成的模型，可以直接使用Keyshot進行渲染，最后得出照片級的效果圖。
