CAD中如何提取塊的屬性
在CAD中，帶屬性的塊插入到圖形中以后，有時需要將屬性提取出來以供參考，最直接的方法就是雙擊插入的帶屬性的塊，在彈出的“增強屬性編輯器”對話框中可以很方便地查看或修改當前塊的屬性。但是這樣的方法只能提取單個塊的屬性，有時候需要將整個圖形中所有帶屬性的塊的屬性提取出來用于統計分析，這就需要用到CAD軟件的“屬性提取”功能了。那我們一起來看一下“屬性提取”工具是如何使用的吧！

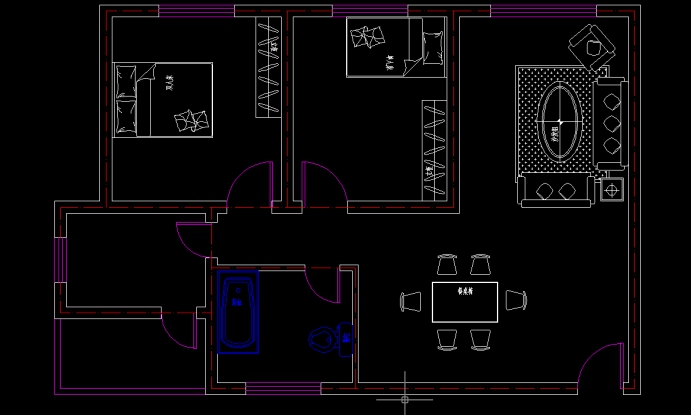

1. 打開一個需要提取屬性的圖紙，如圖所示是一個住宅平面布置圖，此圖中所有的家具和潔具都采用了帶屬性的塊的形式，我們就可以利用“屬性提取”工具計算所有家具和潔具的價格。

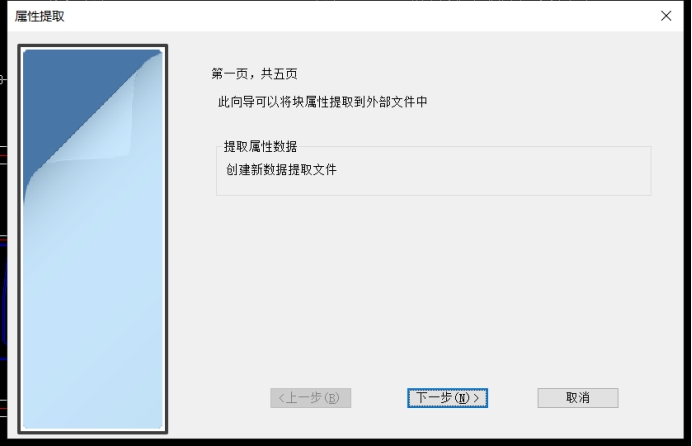

2. 依次點擊【工具】——【屬性提取】，或者是在命令行輸入EATTEXT并按回車鍵確認，會彈出提取屬性的對話框。

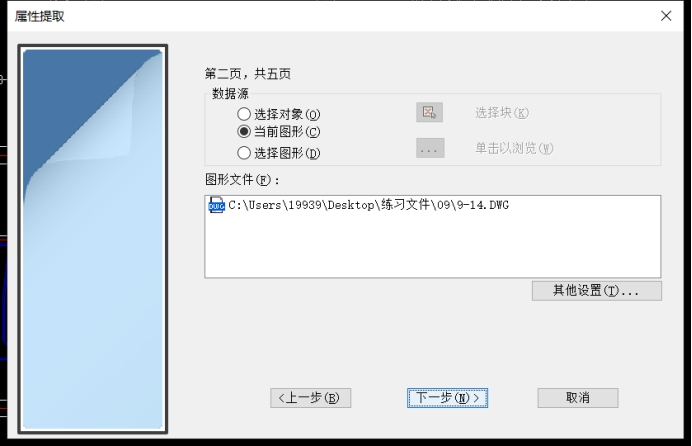

3. 在這里可以設置好提取的數據源，然后繼續點擊【下一步】進行操作。

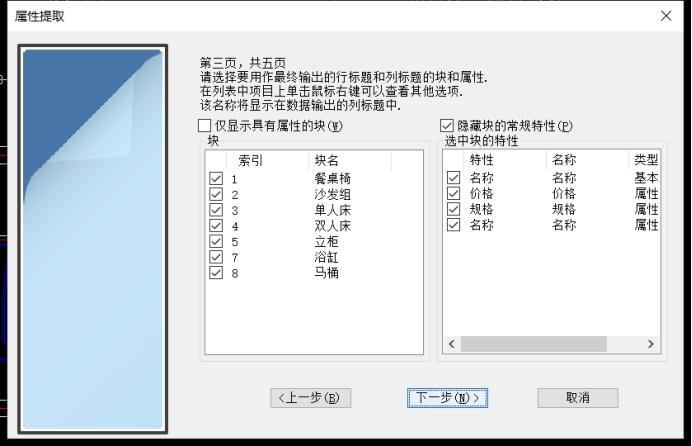

4. 這一步可以設置最終輸出的屬性，設置完成后點擊【下一步】。

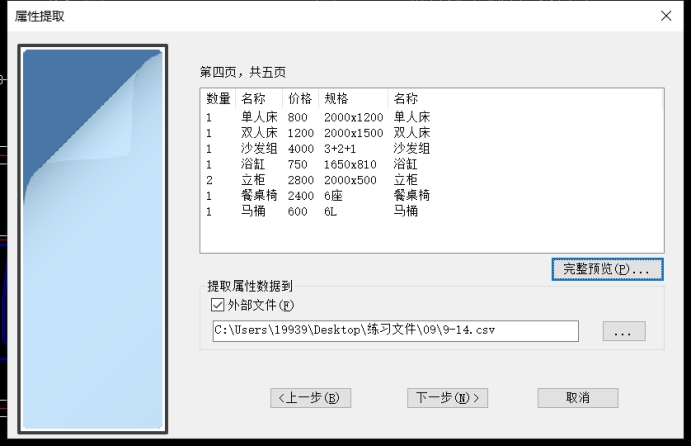

5. 在接下來這一步中，可以完整預覽輸出的內容，還可以提取屬性數據到外部文件，設置完成后點擊【下一步】，再點擊【完成】就提取完畢了。
以上就是在CAD中提取塊的屬性的方法，在機械工程裝配圖中，通過屬性提取可以建立設備表、明細表；在建筑工程中，還可以通過屬性提取創建Excel文件，進行工程的概預算，前提是每一個塊在創建時都要把需要提取的屬性一起創建。
