中望3D二維工程圖類常見問題

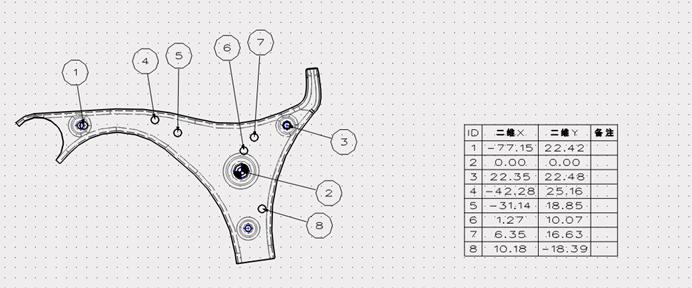

1.      在工程圖為什么我新建不了點的注釋表格？

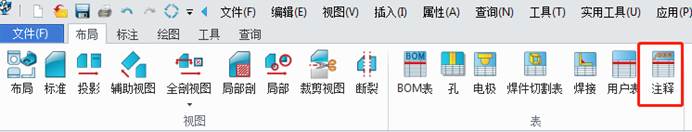

步驟：進入工程圖后，用“布局”里面“注釋”命令想創建點表，但是選擇對象后沒有反應，我的對象是有點的，這是怎么回事呢？

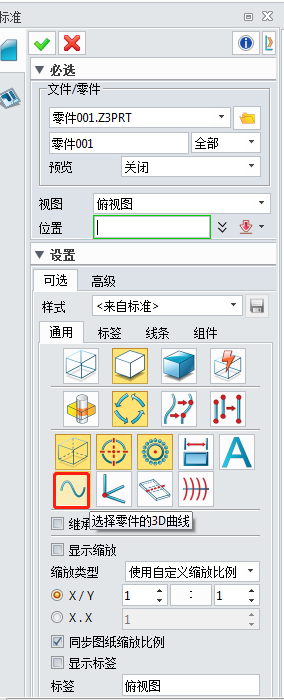

答：生成視圖的時候，需要把“選擇零件的3D曲線”這個按鈕按下去，再放置視圖，這樣創建點注釋表時，才能識別到點對象。

2.      怎樣進入2D工程圖環境??？

答：有兩種方法，

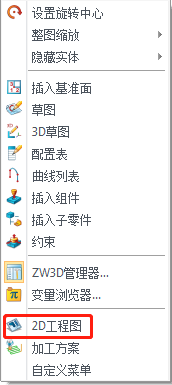

方法1：:空白處點擊右鍵---2D工程圖

方法2：:點“DA工具欄”第二個按鈕，選“2D工程圖”。

3.      2D工程圖的背景顏色在哪里改?。?/span>

答：

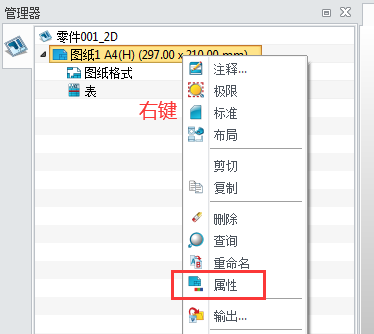

1)       進入2D工程圖環境后，在左邊管理器中選中圖紙，然后點右鍵，選中里面的“屬性”

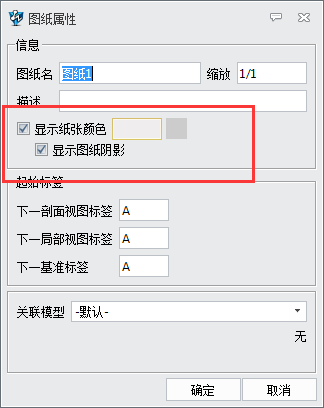

2)       系統會彈出“圖紙屬性”窗口，修改“顯示紙張顏色”項即可。

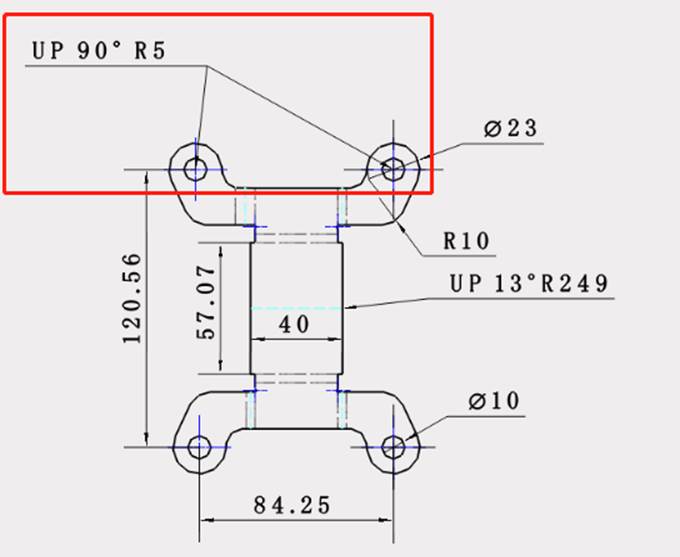

4.      在2D工程圖里面怎樣生成重引線標注??？

答：

1)       先標注一個引線標注

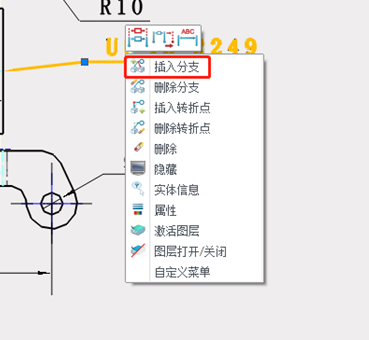

2)       選中要添加多重引線的引線后點右鍵，在彈出的快捷菜單中選“插入分支”，即可增加引線了。

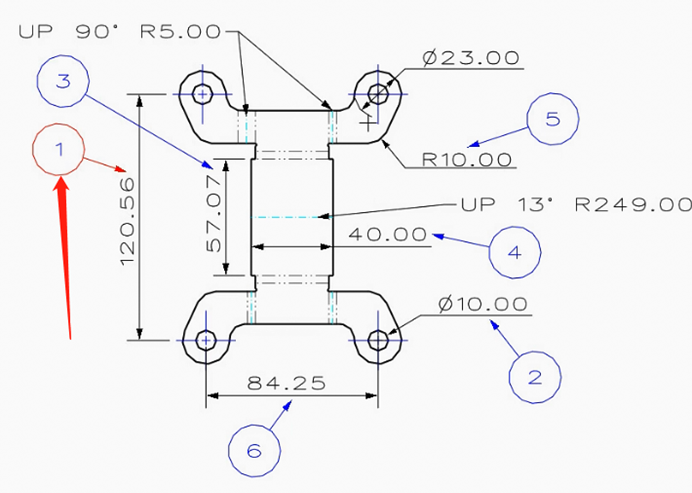

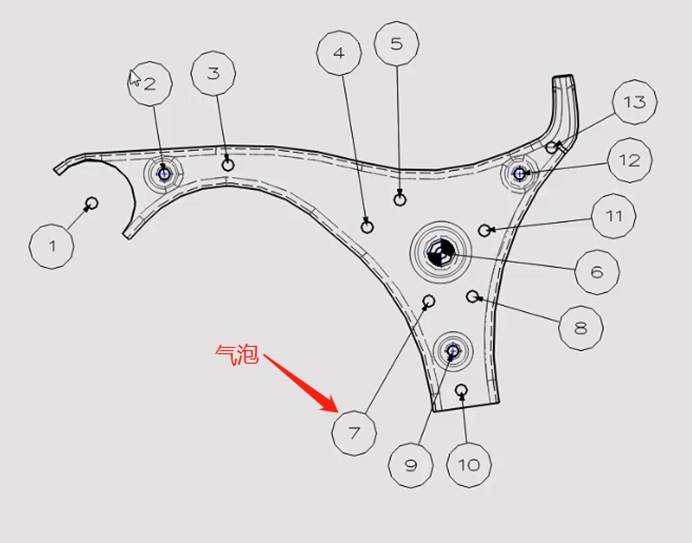

5.      怎樣設置才會出現這些氣泡？

答：

1)       這是2D工程圖里面生成“注釋”表時一同生成的氣泡標注

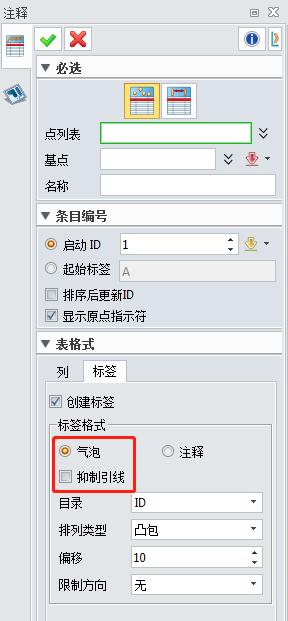

2)       要生成氣泡標注要滿足兩個條件，第一要在“表格式”——“標簽”里面選“氣泡”

3)       第二是要把“抑制引線”的勾取消

6.      氣泡的顏色怎樣改?。?/span>

答：

1)       選中要改色的氣泡，點右鍵，再點“屬性”

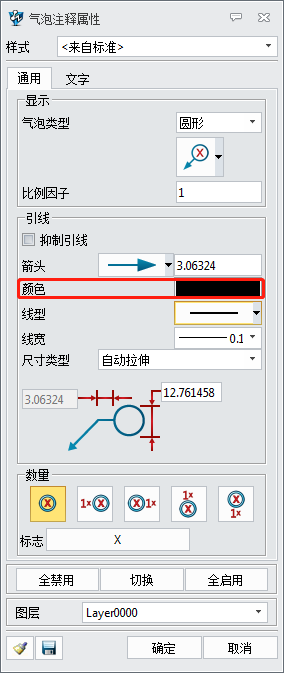

2)       在彈出的“氣泡注釋屬性”窗口中就可修改氣泡的顏色了。
