當我們在使用CAD軟件繪制圖紙時，經常會因為各種不同需求，會使用到軟件的一些不一樣的特殊功能，這樣會給我們圖紙的繪制帶來一定的方便。那么如果要查詢我們畫出的圖形面積，該怎么用CAD快速查詢面積呢？今天為大家簡單介紹下幾種方法。
方法一、命令查詢法

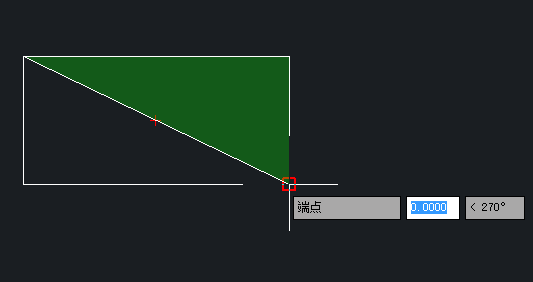

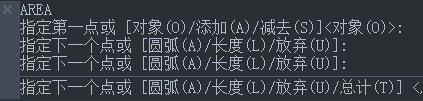

這種方法最簡單，也只適合于直線組成的較簡的圖形，在命令行輸入命令快捷鍵“AA”，然后按順序點擊圖形的各個點，最終把面積算出，操作如下圖所示：
方法二、圖案填充查詢法

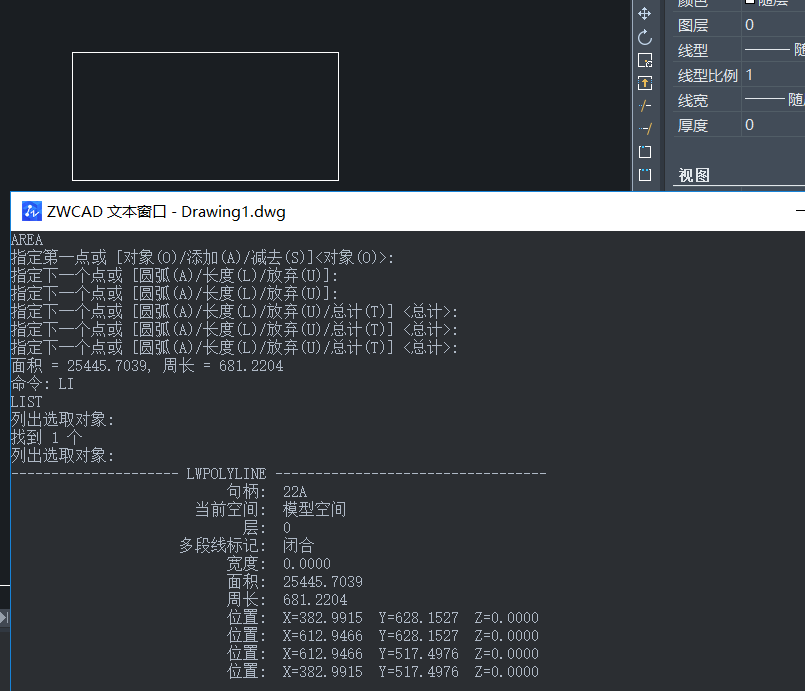

這種方法也是常用到的一種，利用“LI”命令，對圖像填充然后算出面積，這種方法不管是簡單的圖形還是復雜的圖形都適用，點擊需要計算面積的圖形對象，按回車鍵后會彈出新窗口，面積周長等信息都會顯示。如下圖所示：
方法三、多線段查詢法
這種方法是利用“PL”命令，畫出多個線段來進行計算面積，根據所給指示點擊需要計算面積的圖形就能得出面積結果了，如下圖所示;
以上三種關于計算圖形面積的方法都比較簡單，學習CAD的小伙伴們可以根據自己的實際情況選擇不同的方法來完成圖形面積的計算，希望對你們有幫助。
