在使用CAD軟件過程中，我們可能需要繪制大量的圖形圖案，簡單方便的操作可以讓你事半功倍。如果要在CAD中繪制正多邊形的內切圓,那么該如何操作?下面是一個簡單的方法。

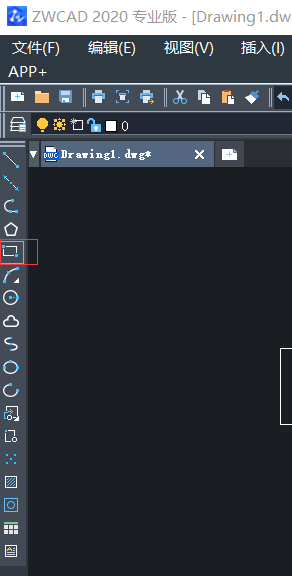

1、首先, 打開CAD軟件,點擊左側的“矩形”圖標，根據數值提示繪制正四邊形 ，如圖所示：

CAD中如何繪制正多邊形的內切圓

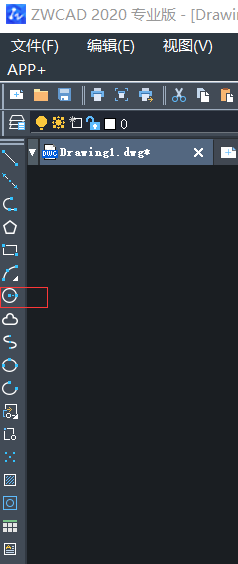

2、畫出正四邊形后,點擊左側的“圓” 圖標，如圖所示：

CAD中如何繪制正多邊形的內切圓





3、接著點擊右鍵，在彈出窗口中選擇“3點（3P）” ，如圖所示：

CAD中如何繪制正多邊形的內切圓

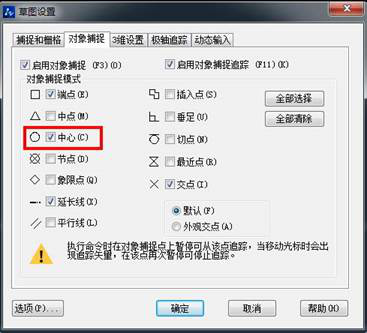

【如果無法選取中心點，則右鍵點擊底部的“對象捕捉”，點擊“設置”,再點擊”中點”

（在下邊的“對象捕捉”上右鍵單擊——設置——在“切點”前面框中的勾上——在“啟用對象捕捉”前的框中也勾上——“確定”——分別在正多邊形的三條邊上捕捉切點！）】

CAD中如何繪制正多邊形的內切圓

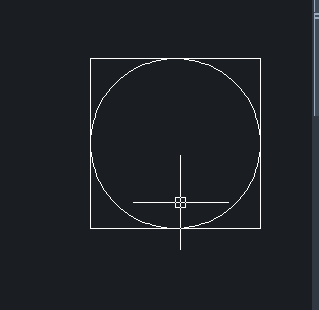

4、最后,選擇正多邊形邊上的3個中心點，則完成繪制內切圓 。效果如圖：



CAD中如何繪制正多邊形的內切圓



以上介紹了繪制內切圓的簡單使用方法，希望這些小技巧能在日常使用CAD設計過程中對大家起到一定幫助。
