CAD如何實行整體覆蓋圖形
在CAD中，一個圖形如何整體覆蓋其他圖形呢？我們?cè)贑AD繪制的圖形時，往往是以線條形式繪制，不可能實現整體整面覆蓋的功能。本文將給大家介紹如何覆蓋圖形，希望能幫助到大家！

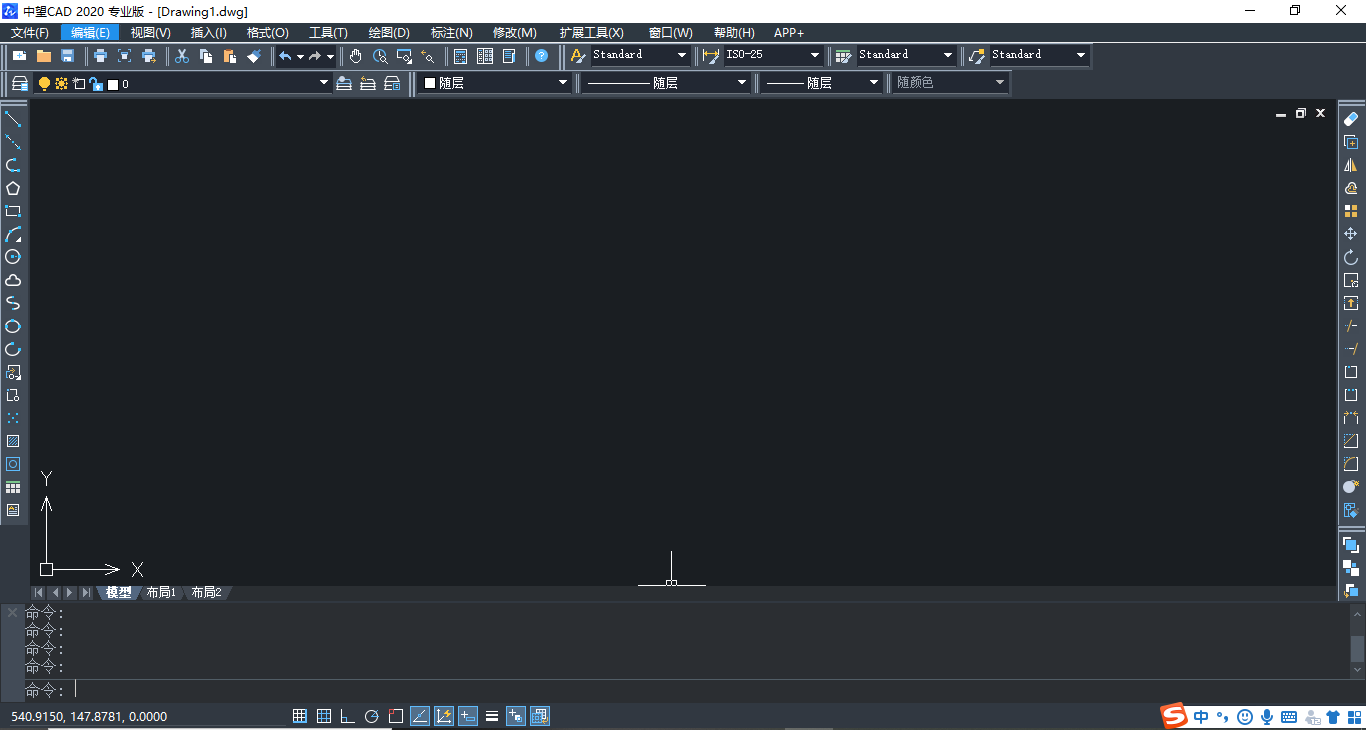

1. 首先，我們打開中望CAD軟件。

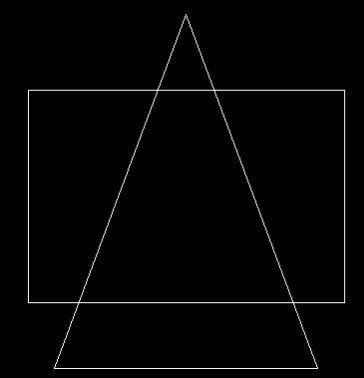

2. 下圖是一個三角形和矩形。我們需要將三角形覆蓋矩形，就得構造出一個三角形的面來覆蓋矩形。

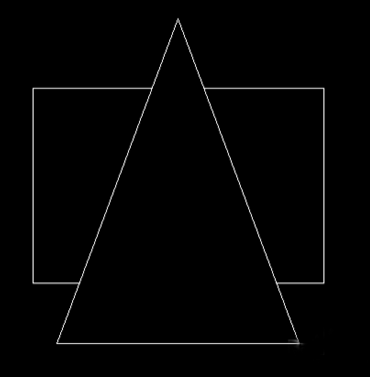

3. 我們用wipeout命令創建一個整體覆蓋面，在命令欄中輸入wipeout,回車，根據命令行提示設定遮擋區域，效果如下圖：
4. 輸入 wipeout回車 F 回車 off/on 可關閉 或打開wipeout 繪制的線段。
小提示：
1.“在執行覆蓋，命令時，我們可以多觀察CAD命令行的提示，根據提示信息來進行針對性的操作”
2.如果是多重wipeout圖層可選擇前置后置調節。
