超級實用的3個CAD技巧
在CAD中，其實你會發現，很多時候遇到的問題都沒有唯一答案的。
例如閃退、圖紙顯示不完全、菜單工具欄不顯示等等，一開始都是只能排查，畢竟碰得多了，什么原因導致的大概都能知道。
今天就分享3個比較實用的CAD技巧，希望可以幫助大家從不同的角度去解決遇到的難題。
1、有時候打開一張比較舊的圖紙的時候，會遇到異常錯誤，打不開甚至閃退。
怎么解決可能一時半會搞不定，但燃眉之急總得解決吧，圖紙應該要怎么打開呢？
不妨試一下新建一個圖形文件，然后把舊的圖紙以圖塊的形式插入，這樣的話說不定大概率能打開圖紙。

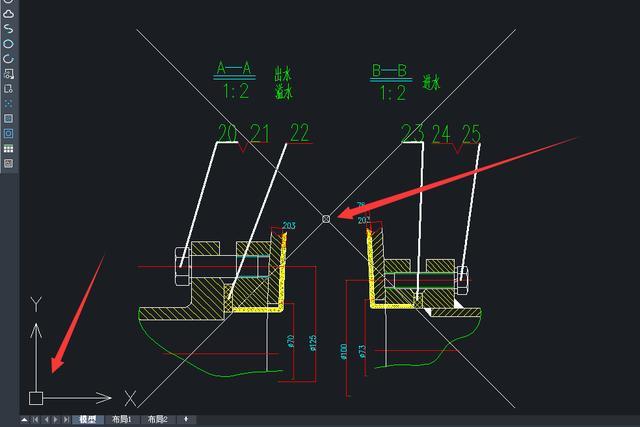

2、十字光標怎么傾斜了，我這不是要玩絕對求生，不需要側瞄呢！
還別說，有些同學會故意把十字光標調成傾斜45°，說這樣畫圖會有感覺一點。
其實可以調整的
有人說可以輸入UCS命令，然后輸入V即可。
可以是可以，但是前提是UCS和光標旋轉了同樣的角度，這樣其實只是調整視圖，順便把光標調整，如果是上圖這種情況的話是沒效果的。

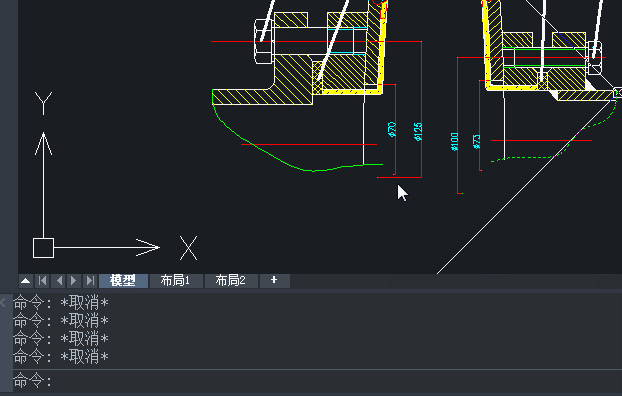

所以最好就是用系統變量【SNAPANG】
輸入該命令，在新值填入角度值，0就是水平放置光標了。
3、這個塊明明已經新改過了，但是為什么在插入的時候，圖形還是沒修改之前的樣子呢？
很早之前就提到過這個問題，圖塊的創建，不要重復命名，不要重復命名，不要重復命名！
尤其要注意，修改圖塊最好把名字也改，不然單純改圖形的話，系統會默認把名字對應的圖形復制粘貼，認名不認圖，就是這么任性。

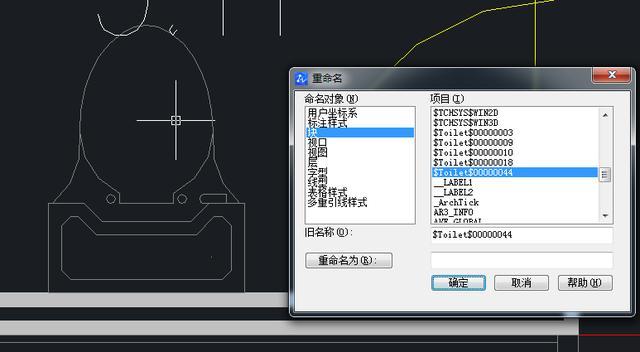

解決辦法：例如下方的馬桶，可輸入rename，修改圖塊名字。
