CAD中常用的兩種陣列
在CAD繪圖軟件中有兩種陣列：矩形和環形，那這兩種陣列的用法大家知道嗎？
首先，在屏幕右下方命令處輸入AR，彈出陣列對話框
1、矩形陣列（以陣列一個圓為例）

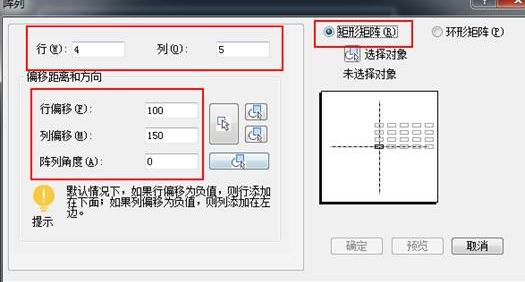

①點擊下圖中的“選擇對象”，對話框暫時消失，選取需要陣列的圓，空格，對話框又彈出。
②分別輸入需要陣列的行數和列數（上圖中4行5列），行距和列距(上圖中行距100，列距150)，陣列角度0
注：如果陣列的方向不對，可以在行偏移和列偏移中輸入負值以改變陣列方向

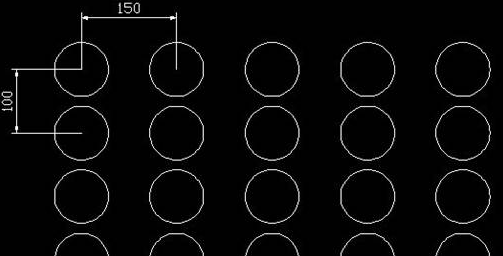

③我們點擊預覽，然后點擊確定，這樣效果圖就出來了：
2、環形陣列（以陣列一個圓為例）

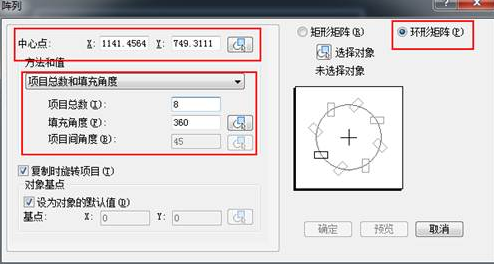

①點擊下圖中的“選擇對象”，對話框暫時消失，選取需要陣列的圓，空格，對話框又彈出
②分別輸入陣列個數8，和陣列范圍360°，選擇陣列中心點，如上圖

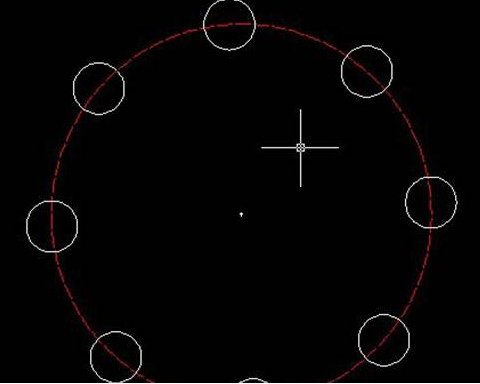

③我們點擊預覽，然后點擊確定，這樣效果圖就出來了：
