CAD拉長命令快捷鍵

CAD拉長命令快捷鍵是什么？使用【拉長】命令可以拉長或縮短線段以及改變圓弧的圓心角D

調用【拉長】命令的方法如下。

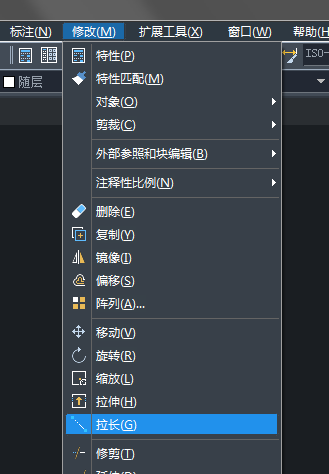

菜單欄：執行【修改】-【拉長】命令，如圖所示。

CAD拉長命令快捷鍵

命令行：在命令行中輸入LENGTHEN/LEN。

功能區：在【默認】選項卡中，單擊【修改】面板中的【拉長】按鈕。

執行該命令后，命令行提示如下

選擇對象或[增量（DE） /百分?jǐn)?shù)(P) /全部(T) /動態(DY)]

命令行主要選項含義如下。

增量：表示以增量方式修改對象的長度，可以直接輸入長度增量來拉長直線或者圓弧，長度 增量為正時表示拉長對象，為負時表示縮短對象。也可以輸入A,通過指定圓弧的包 含角增量來修改圓弧的長度。

百分?jǐn)?shù)：通過輸入百分比來改變對象的長度或圓心角大小。百分比的數值以原來長度為參照。

全部：通過輸入對象的總長度來改變對象的長度或角度。

動態：用動態模式拖動對象的一個端點來改變對象的長度或角度。
