CAD陣列快捷鍵

1.命令格式

命令行：Array（AR）

菜 單：[修改]→[陣列（A）]

工具欄：[修改]→[陣列]

復制選定對象的副本，并按指定的方式排列。除了可以對單個對象進行陣列的操作，還可以對多個對象進行陣列的操作，在執行該命令時，系統會將多個對象視為一個整體對象來對待。

2.操作步驟

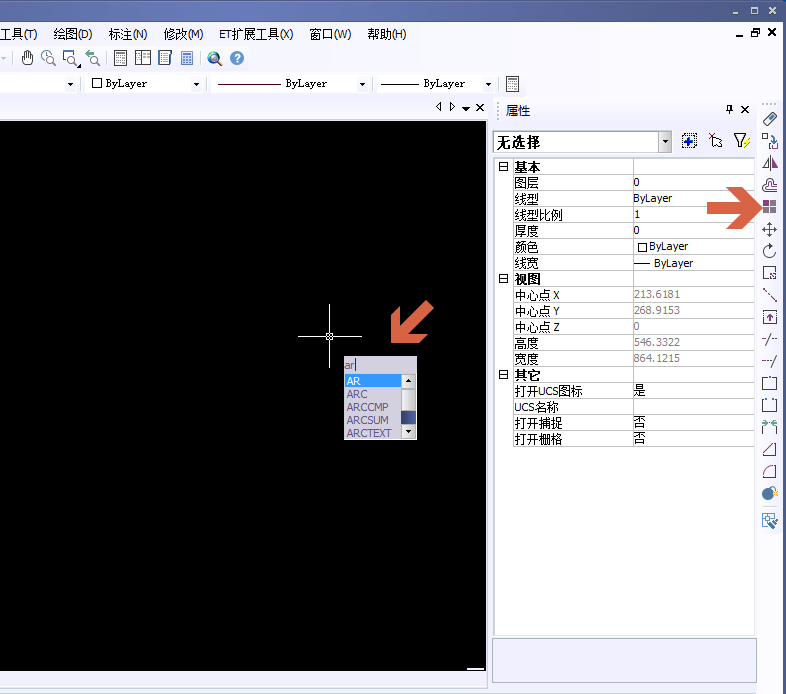

陣列可以輸入命令符“ar”打開，或者在軟件的右邊邊界標簽中打開。

打開陣列命令后會發現有兩種陣列的方式，矩形陣列和環形陣列。矩形陣列可以理解為將圖形復制排成幾行幾列，在一個矩形里均勻分布，環形陣列就是圍繞著一個圓形均勻分布。

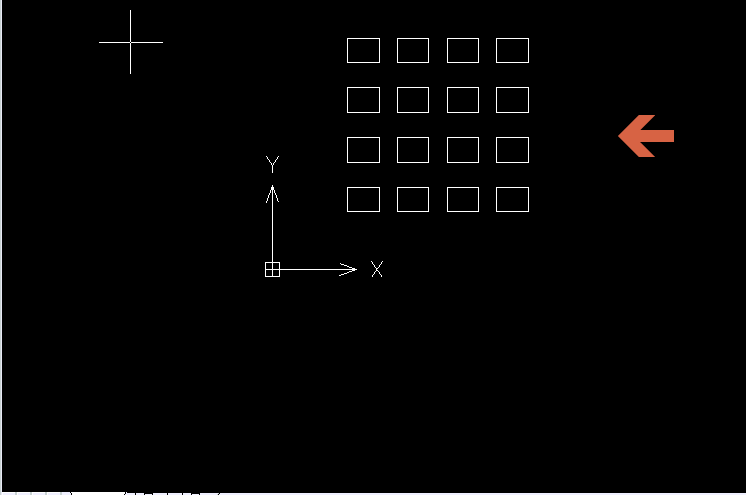

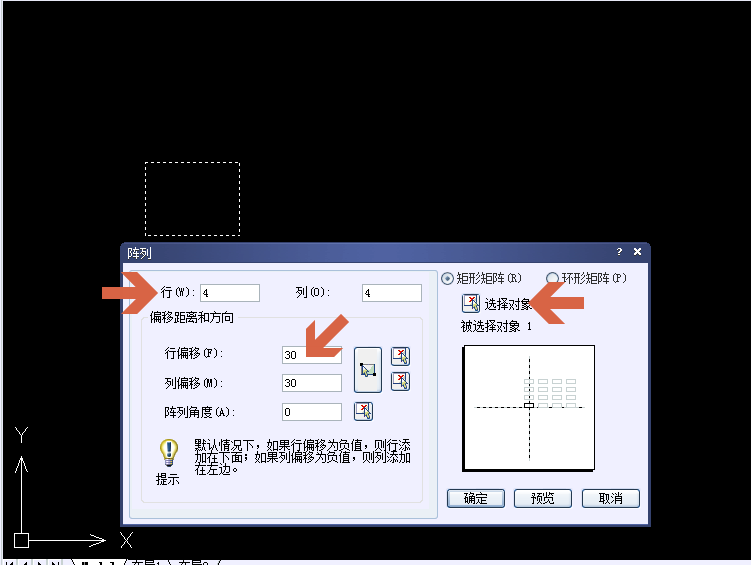

先選擇矩形陣列。點擊選擇對象找到你所需要操作的圖形，然后調整參數?！靶小迸c“列”表示要復制的行數與列數，行偏移就是圖形之間的間隔，調整間隔時要注意大小，不然圖形距離太小會造成重疊。

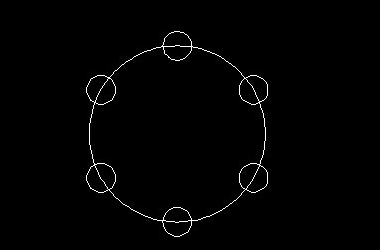

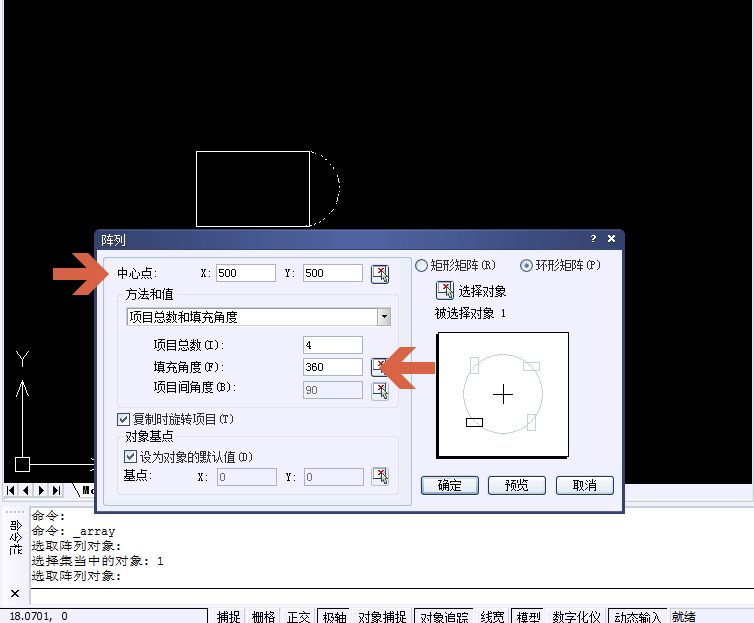

環形陣列操作與矩形陣列相似。點擊選擇對象找到你所需要操作的圖形，然后調整參數。操作要注意一下個數和角度。

3.注意@

環形陣列時，陣列角度值若輸入正值，則以逆時針?lè)较蛐D(zhuǎn)，若為負值，則以順時針?lè)较蛐D(zhuǎn)。陣列角度值不允許為 0 ，選項間角度值可以為 0 ，但當選項間角度值為 0 時，將看不到陣列的任何效果。
