如何用CAD繪制固定長度的圖形
我們使用中望CAD繪制圖形是個很方便的軟件，今天為大家介紹如何讓它為我們排憂解難的方法，繪制固定長度的圖形聽著是有點麻煩的，下文是我總結的一些操作步驟。
1.首先，我們打開CAD軟件，我們以矩形為例。
2.我們在修改標注樣式對話框里設置比例，以200mm*100mm為例，如果圖紙是1:1，那繪圖時輸入的長度就是實際長度，不然繪圖的尺寸就是實際尺寸/圖例。

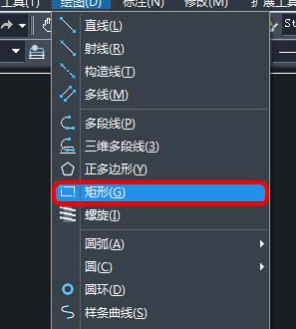

3.我們通過界面點擊“繪圖”找到“矩形”。
4.我們也可以通過輸入rec命令回車，來設置矩形比例
兩種方法如下：

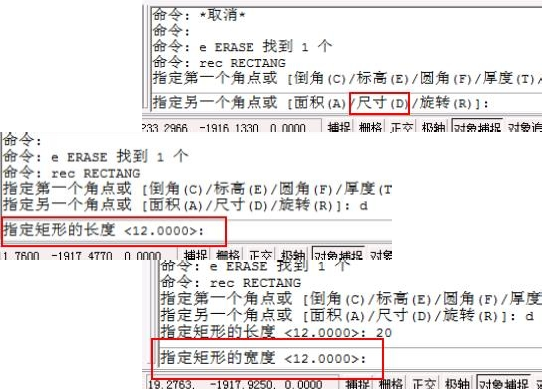

（1）輸入REC命令后，移動鼠標來確定矩形的頂點，接著輸入指令：D，設置矩形的大小。
（2）輸入REC命令后，確定頂點后·，接著輸入指令@200,100，并回車確定。

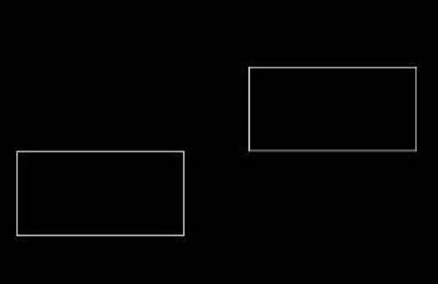

這樣就完成了。
