怎么用CAD畫壓蓋？

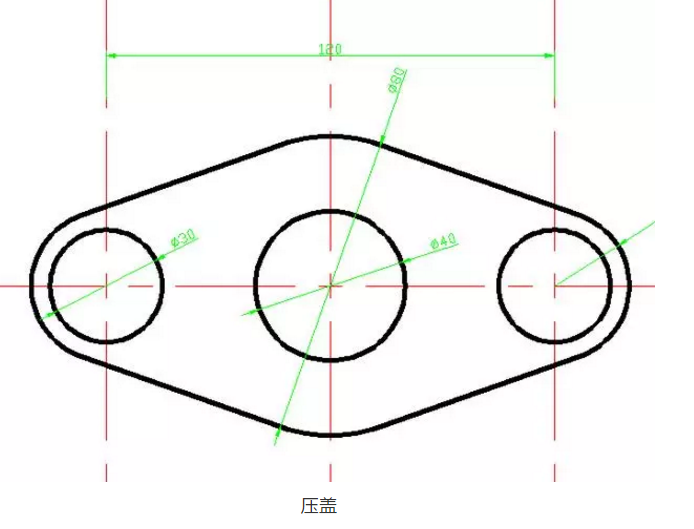

CAD制圖軟件的掌握離不開大量的練習和訓練，今天我們就來學習一下壓蓋的畫法：
1.設置圖層；

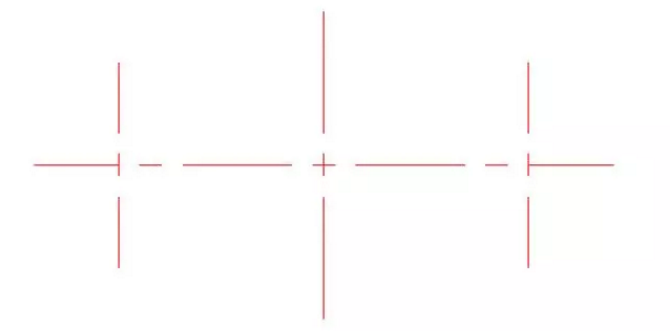

2.運用絕對直角坐標繪制圖形的定位線如下：

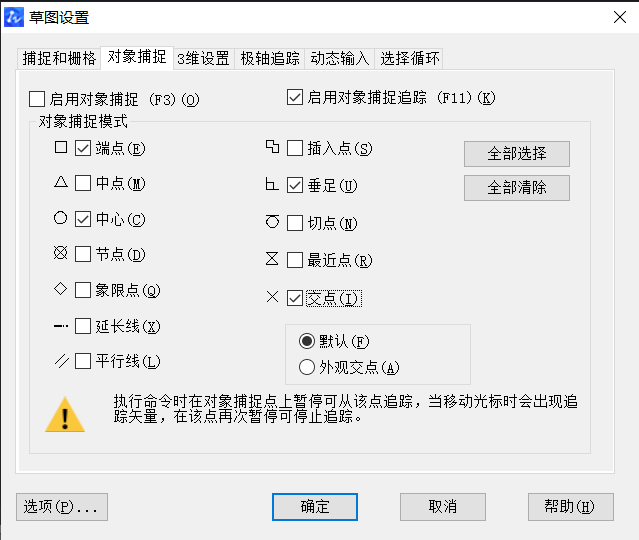

3.在菜單欄中選擇工具-草圖設置，選擇“交點”復選項啟動交點的捕捉功能，單擊“確認”；

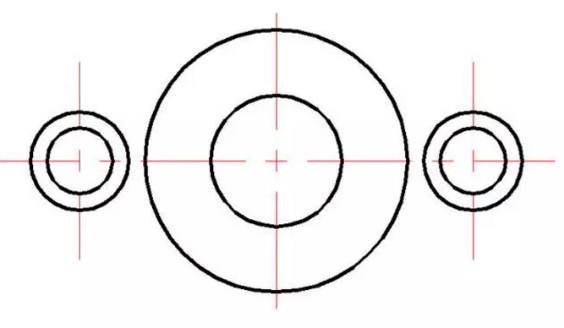

4.將鼠標移動至輔助線交叉的位置上，出現交點捕捉標記時單擊鼠標左鍵確定圓心的位置，繪制如下圖所示的半徑為10、15、40、20的圓：

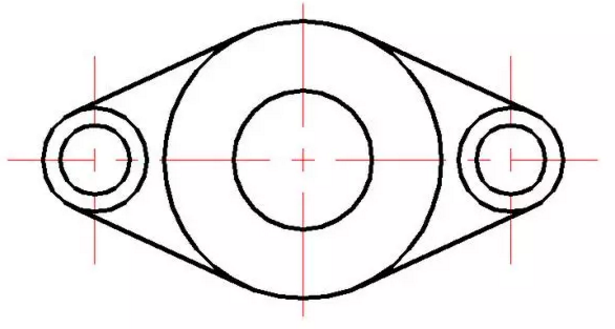

5.在“草圖設置”對話框下“對象捕捉選項卡”中選擇“切點”，單擊“確認”；執行直線命令，捕捉左邊半徑20、40的圓的切點，繪制切線；其余幾條切線也按照同樣的方法進行繪制。

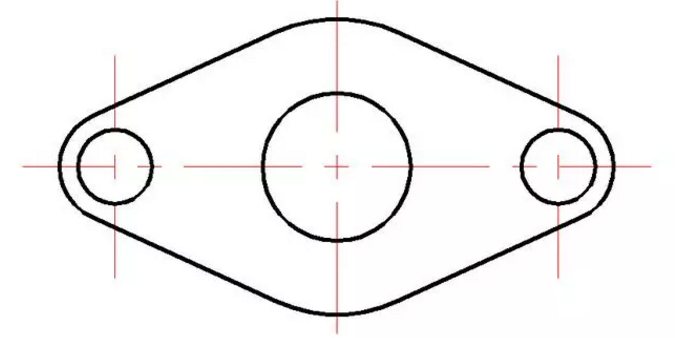

6.執行修剪命令對多余的線條進行修剪，完成繪制。
