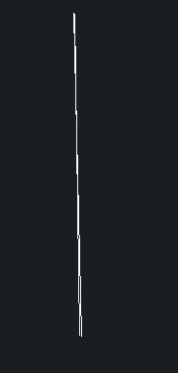

在上圖中看起來是不是只有一條直線？其實這是兩條直線重疊得到的結果。雖然肉眼并不明顯，但是它就是兩條直線。在日常制圖操作中，我們常常會碰到需要刪除重復對象的情況，比如刪除多余的線條、矩形、圓等其他圖形，下面就給大家講講怎么刪除重復線：

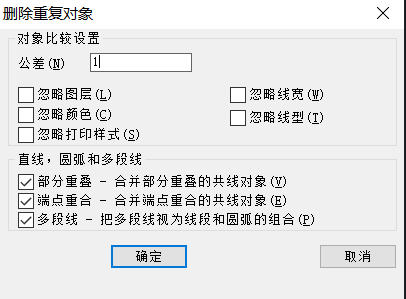

1.在命令行中輸入overkill，根據條件拖動選框選擇對象，按下回車鍵會出現如下對話框；
此時直接單擊確定會發現識別出兩條直線，但是并沒有將重復線段刪除。

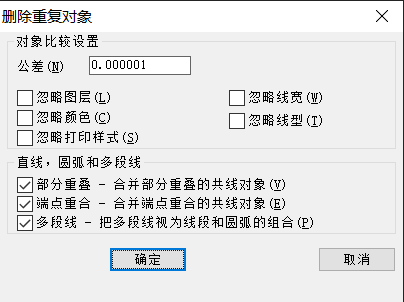

這是因為精度的問題：雖然我們?nèi)庋劭词侵貜偷木€段，但是在電腦識別中這是兩條完全不一的線段，而這時候只要更改“公差”，將其數值調大就可以了。
這時候就會發現重復的直線已經被刪除了！
