在CAD中，當我們知道一條邊的時候，該如何繪制出完整的正多邊形呢？
接下來，就跟著小編一起來看看通過制定一條邊繪制正多邊形的方法吧
1、首先，大家打開中望CAD軟件

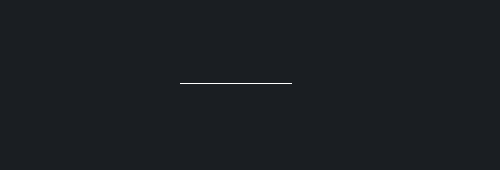

2、點解“繪圖”-“直線”按鈕，繪制出一條直線。如下圖所示

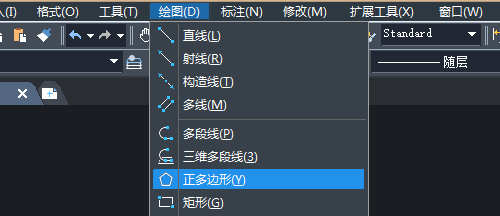

3、點擊“繪圖”-“正多邊形”按鈕，啟動正多邊形的繪制命令
4、根據CAD軟件命令行出現的指示完成操作，這里輸入正多邊形的邊數為6，按下回車鍵
5、這里，命令行出現如下圖所示的提示，我們直接輸入E指令，按下回車鍵

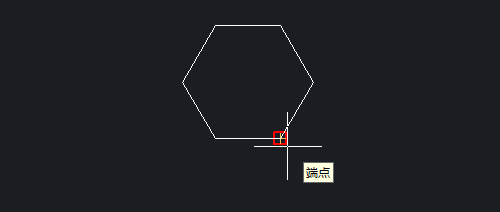

6、根據命令行出現的提示“指定邊的端點”，我們依次指定直線的左右端點

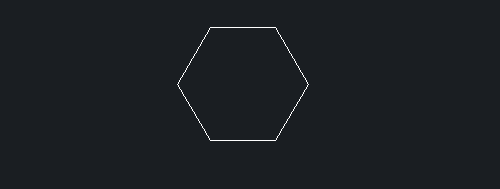

7、這樣，指定一條邊也能繪制出正多邊形了，執行結果如下圖所示
