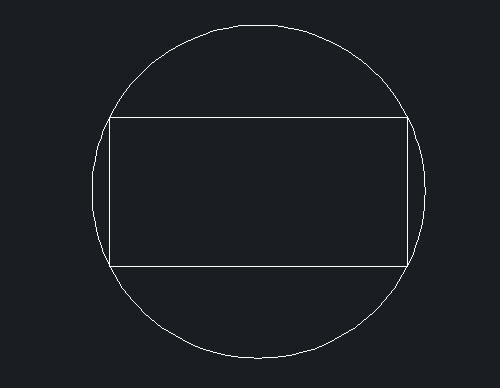

如圖所示，按要求繪制如下圖形

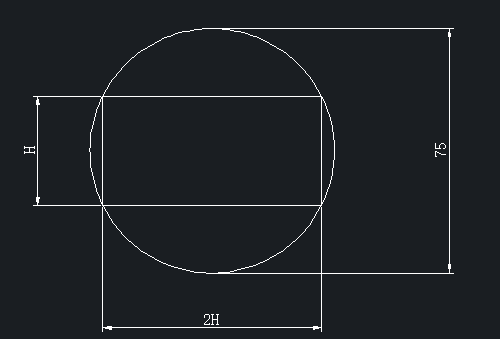

如上圖，我們可以看到，需要繪制的圖形是一個直徑為75的圓里面包含一個內切的矩形，且矩形的長寬之比為2：1.那么該如何繪制呢？大家也可以先自己動手畫一畫，下面小編就來介紹相關的繪圖方法。
1、 首先，大家打開中望CAD軟件

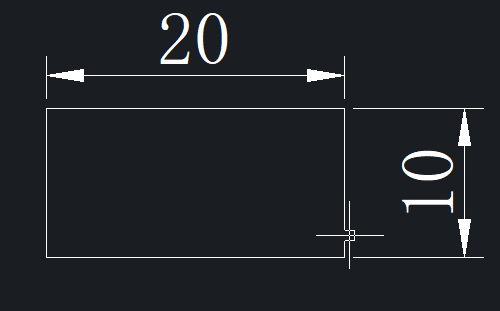

2、 點擊【繪圖】-【矩形】按鈕，先在繪圖區域繪制一個長為20，寬為10的矩形
3、 點擊【繪圖】-【圓】-【三點】按鈕，利用三點畫圓工具分別選取矩形的其中三個角點繪制一個圓

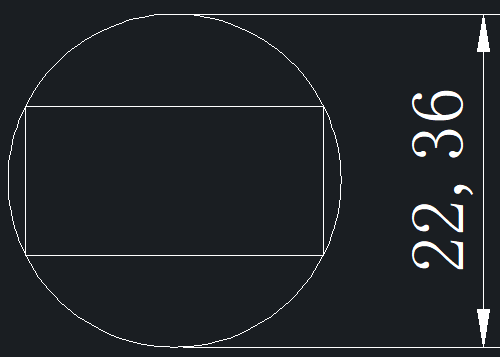

4、 如圖所示，此時圓的直徑并不是75

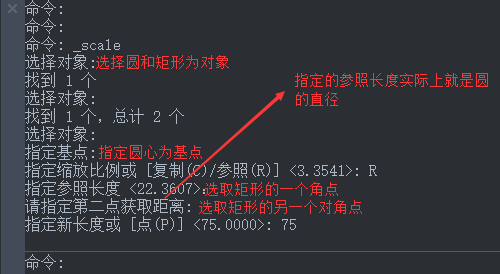

5、 點擊【修改】-【縮放】按鈕，命令欄的顯示輸入如下：

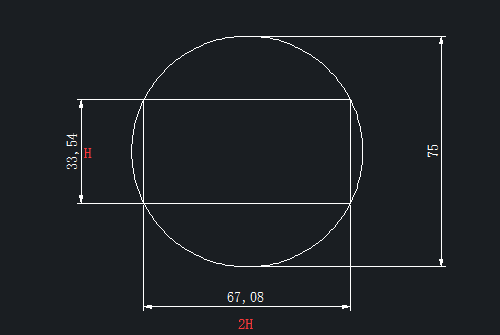

6、 最后在CAD中就繪制出如圖所示的圖形
