在CAD的使用過程中，有時候處于多條線段分散的情況，那如何把這多條線段變成閉合的曲線呢？
下面小編就來給大家講解一下將多條線段變成閉合的曲線的方法

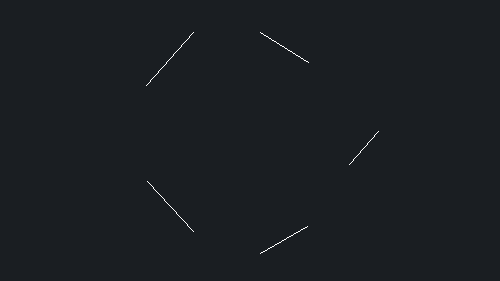

1、首先，大家打開中望CAD軟件，打開圖形文件。這里小編以下圖為例
2、在命令行里輸入PE指令，按回車鍵進行確認
3、根據CAD軟件的命令行提示輸入M，選擇圖紙上的多條線段
4、選擇好全部的對象之后，按回車鍵進行確認
5、“是否將直線和圓弧轉換成多線段”，我們默認選擇“是”，按回車鍵確認
6、輸入選項這里，我們輸入J，按回車鍵確認
7、這里，需要輸入模糊距離或者合并的類型，直接輸入模糊距離，按回車鍵進行確認

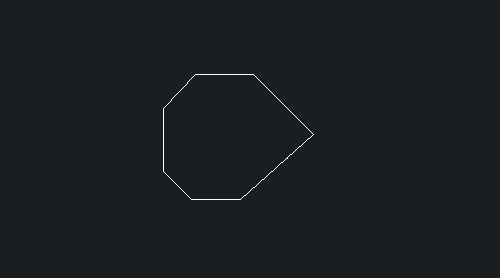

8、這樣，就可以把這幾條線段變成閉合的曲線了
