CAD的視口顯示默認顯示的都是圖紙的全部內容，如果需要查看局部，一般都是利用平移和縮放功能進行操作，但是不那么方便。

今天小編就來介紹一種利用命名視圖來控制視口顯示的方法。

1、 首先，大家打開中望CAD，同時打開需要操作的圖紙

2、 步驟一 給視圖命名

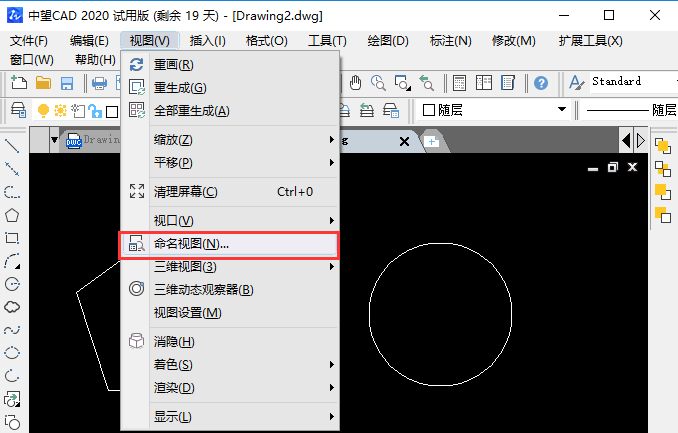

 （1） 單擊【視圖】-【命名視圖】按鈕

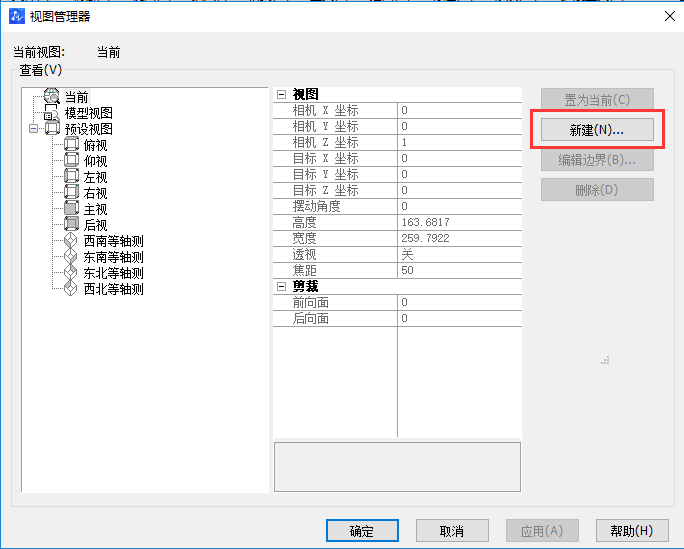

 （2） 在彈出的【試圖管理器】對話框中，點擊【新建】按鈕

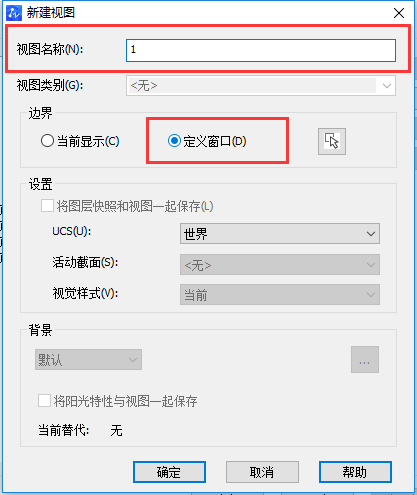

 （3） 在【新建視圖】對話框中，命名視圖名稱為“1”（或其他），邊界為“定義窗口”，點擊【確定】按鈕

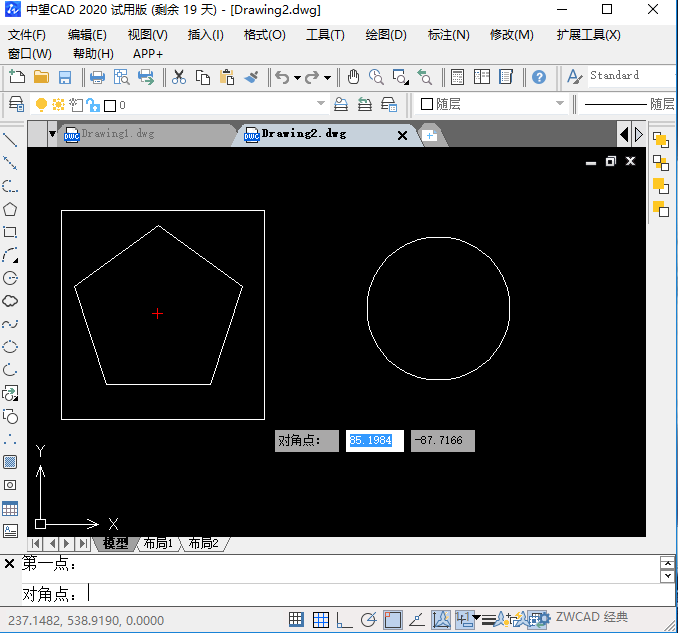

 （4） 此時對話框暫時關閉，然后在繪圖區(qū)域選擇對象（這里以正五邊形為例），用鼠標拖出一個方框將正五邊形完全包住，這個方框就是命名視圖為“1”的邊界


 （5） 此時又回到【新建視圖】對話框，點擊【確定】按鈕，即視圖命名完成。

   注：同樣的步驟可以新建其他命名視圖。

3、步驟二 CAD軟件創(chuàng)建視口

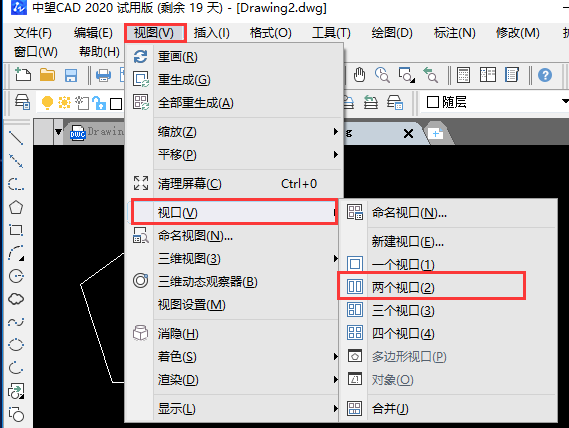

（1）點擊【視圖】-【視口】-【兩個視口】按鈕，然后回車

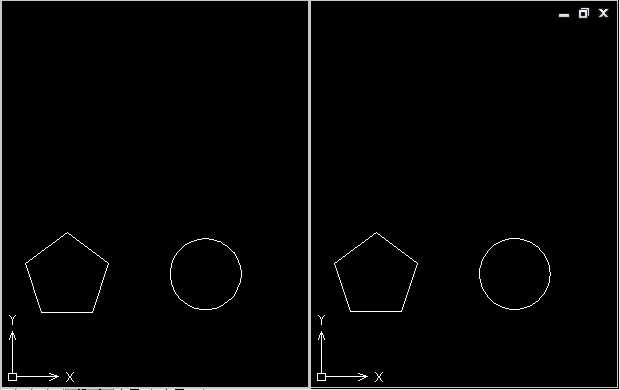

（2）此時界面如圖所示，兩個視口都是顯示全部圖形


 4、 用命名視圖控制視口顯示

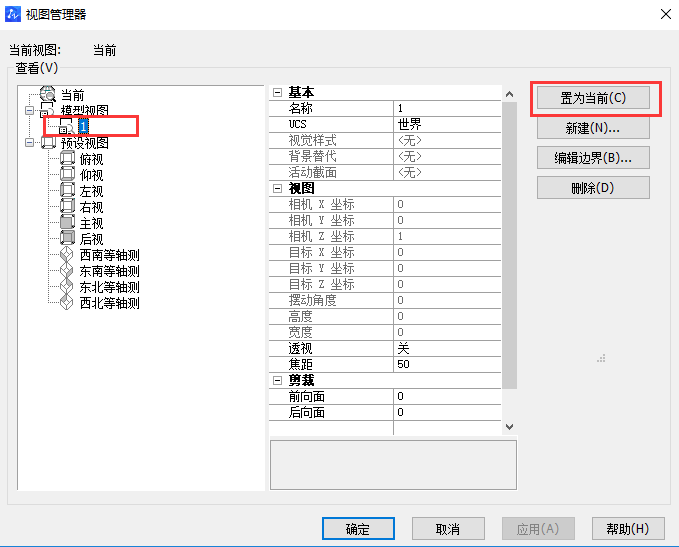

 （1） 鼠標單擊左邊視口，點擊【視圖】-【命名視圖】，在彈出的對話框中，點擊剛剛命名好的視圖“1”，點擊【置為當前】按鈕，然后點擊【確定】

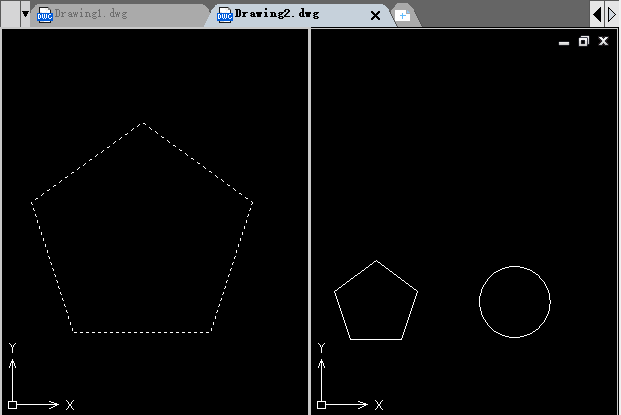

 （2） 此時左邊視口只顯示出正五邊形

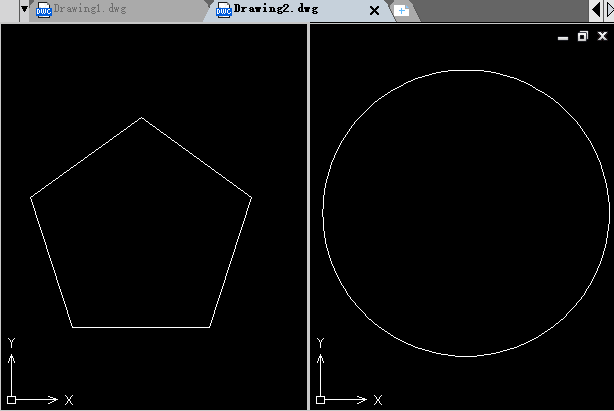

          如果將圓命名為視圖2，點擊右邊視口，將視圖“2”置為當前，則右邊視口只顯示出圓，如圖所示


大家可以動手試一試哦。
