CAD中設置圖層的方法
CAD中設置圖層的方法
對于CAD軟件來說,對圖層的理解與設置非常的重要，因?yàn)椴煌膱D層，能夠體現不同的意義，設置圖層是用戶或者設計者繪制圖形的首要步驟，今天小編帶大家來看看設置圖層的步驟。
方法/步驟

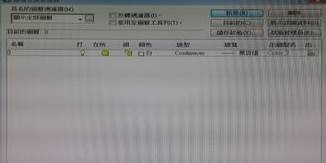

1.我們首先在工具欄中找到我們的圖層，雙擊圖層打開，一般的我們只有一個圖層。

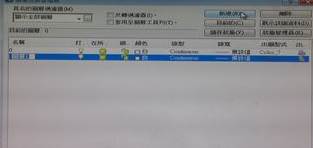

2.點擊一下新建圖層的選項，添加了一個新的圖層，給圖層添加一個名稱（自己的習慣為主）。
3.設置顏色，直接雙擊顏色，選擇你想要的顏色。

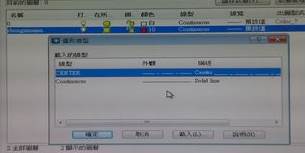

4.接著雙擊一下線型，選擇你想要的線型，如果沒有找到你想要的線型，可以點擊加載，加載需要的線型。
5.接下來設置線寬，雙擊后可以選擇不同的線寬，點擊CAD下方的顯示線寬。
6.與上面同樣的方法，我們可以添加第二個圖層，根據自己的需要來設置。
