用CAD如何畫人行橫道
對于初學CAD的人來說很多內容理解的不透徹，需要多加練習才能熟能生巧，下面通過一個例子：畫人行橫道來讓大家理解更加透徹一些。

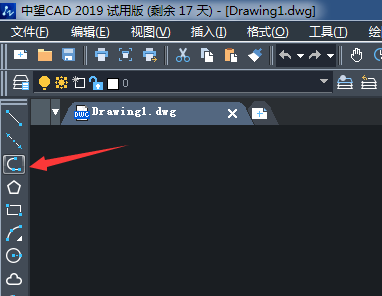

1.首先打開cad畫圖界面，選擇多段線工具；

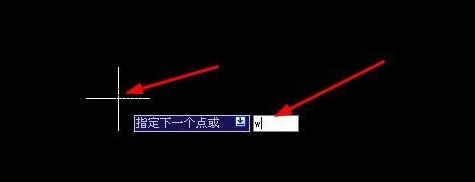

2.用鼠標點擊要繪制的起點，選擇起點后，命令欄中會出現指令，在命令欄中輸入w后按下空格鍵；

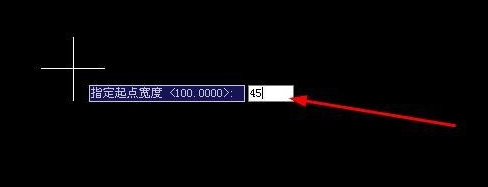

3.輸入斑馬線的起點的寬度45，按空格鍵，再輸入斑馬線的端點的寬度一個45，按空格鍵；
4.命令欄中輸入L，按空格鍵，長度100， 按空格鍵，

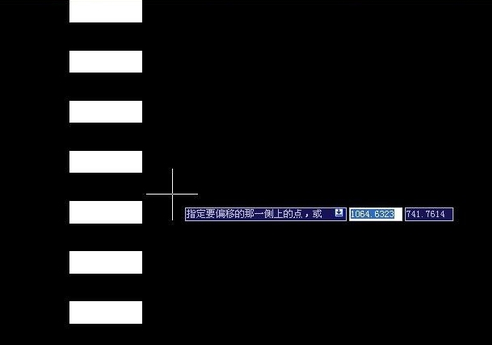

5.用鼠標選取剛才畫好的線段，在命令欄輸入O(偏移)，空格鍵，再輸入100，空格鍵，再輸入M（多次偏移,）空格鍵，再用鼠標操作在畫面上多次點擊，斑馬線就能畫好了。
以上就是用中望CAD畫人行橫道的具體教程，大家都學會了嗎？
