已知邊長的三角形怎么通過CAD畫出來
在中望CAD中，我們知道一個三角形的三條邊邊長，怎么畫出來呢？下面小編帶給大家一個簡單的繪制教程。

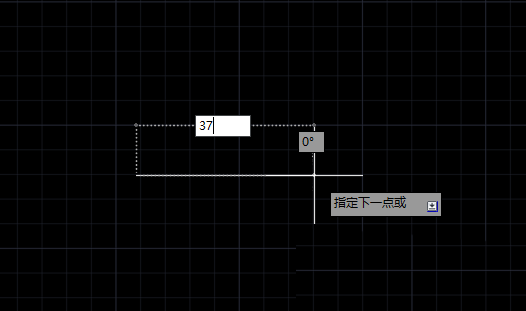

1、比如三角形的三邊分別為37,25,19，然后畫出三角形，我們首先畫出其中一邊，比如先畫37。

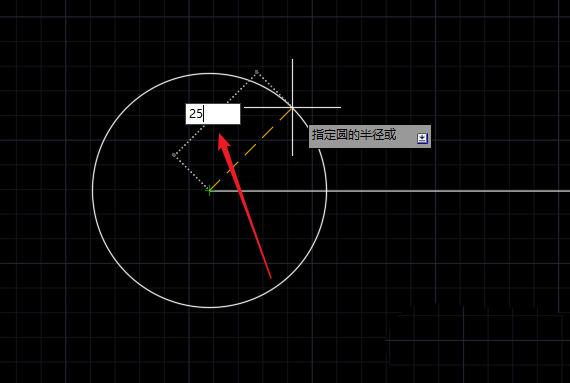

2、然后在線端點出畫一個圓，半徑為25，如圖所示。

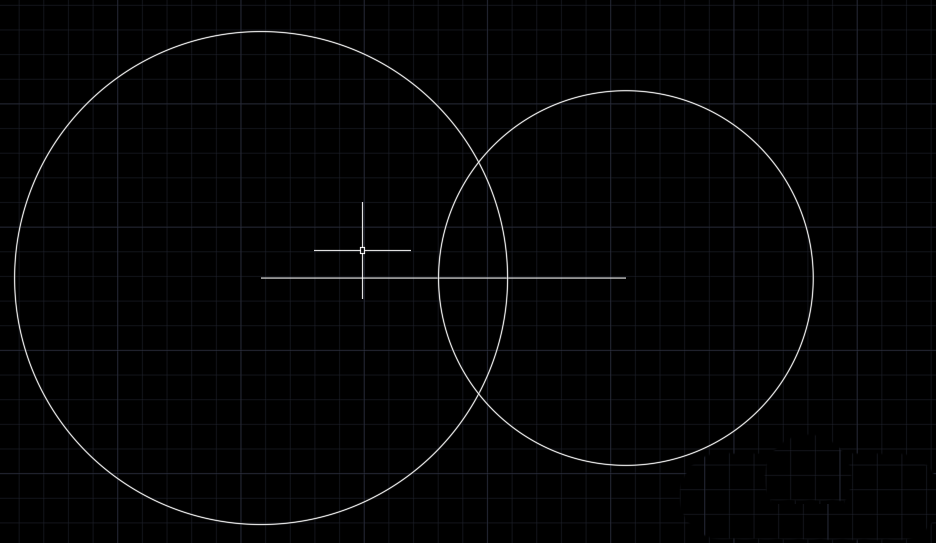

3、然后回車重復命令在另一邊畫出半徑為19的圓找到相交的點。

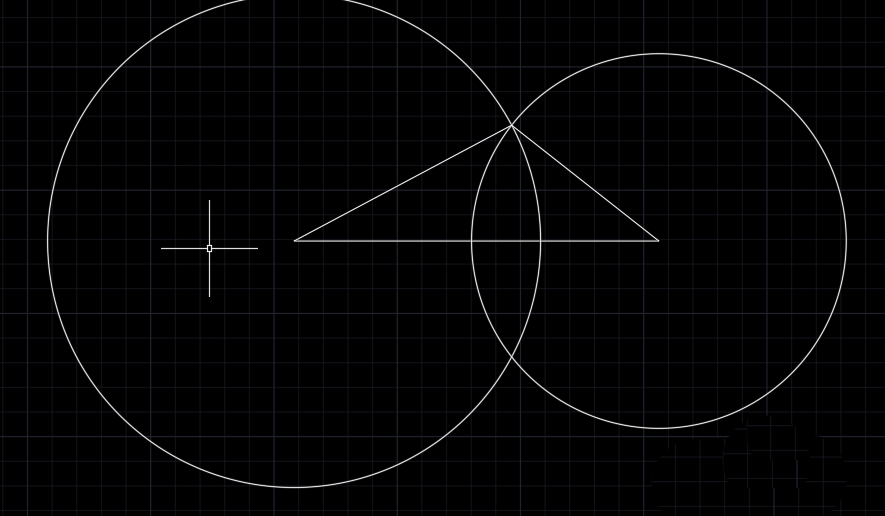

4、利用直線進行連接，這樣我們的三角形就畫出來了，將圓形刪除即可。

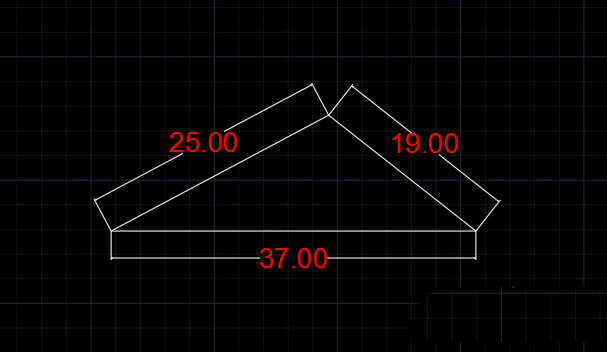

5、如下圖所示，是我們簡單標注后的圖形。
以上就是已知邊長的三角形如何通過CAD畫出來的詳細教程，如果你對其他的CAD教程有興趣的話，可以繼續關注中望CAD常見問題板塊。
