CAD怎么轉換坐標系

CAD怎么轉換坐標系呢？打開CAD軟件。原坐標系不是自己想要的，想要改為自己需要的坐標系，該怎么操作呢？下面我們來看看CAD坐標系轉換的教程。

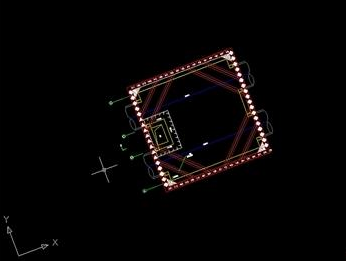

正常情況下我們拿到的CAD圖紙是這樣的，

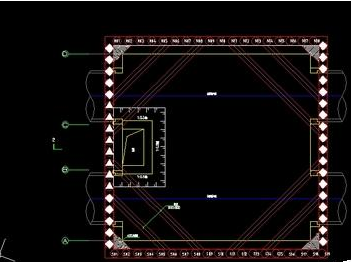

但是我們需要把他轉換成我們需要的樣式。如這樣：

這樣的話看起來就會更直觀更舒服一些。

步驟

1、在命令行輸入U(xiǎn)CS，然后空格確認

2、根據提示我們輸入N，選擇新建坐標系

3、根據提示我們輸入3，此步驟依據個人喜好輸入，這里我們以3為例，然后會提示我們輸入新建坐標系的原點坐標。

4、在圖上我們點擊新建坐標系的原點

5、在圖上根據提示我們點擊新建坐標系的X軸

6、在圖上根據提示我們點擊新建坐標系的Y軸

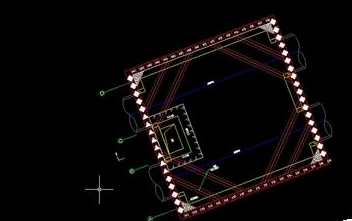

7、此時你就會看到你的的圖形的坐標系已經被旋轉。如下圖所示。

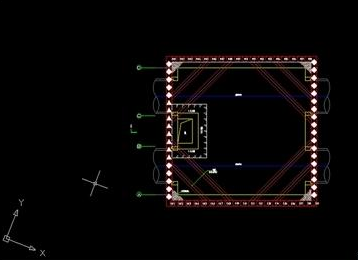

8、我們輸入PLAN，就會出現如下圖的提示

9、根據提示，選擇【當前UCS】，提示默認的即為【當前UCS】，因此我們不用輸入任何命令，直接空格確認即可。

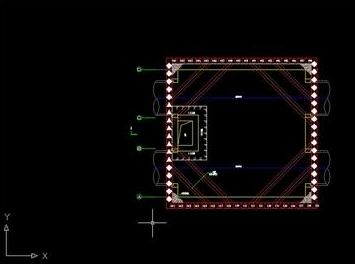

10、到這里其實對大部分人來說已經可以了，但是很多朋友有時候需要查詢一些坐標，這樣就比較麻煩了，因此還需一步。此時我們?cè)佥斎險CS，根據提示我們選擇【世界】即可，（此命令默認的選項就為【世界】，因此我們輸入命令之后直接空格確認即可，無需輸入任何命令），此時就大功告成了。如下圖。

此時你查詢坐標也會和開始的圖紙上面的坐標完全一致。以上就是CAD轉換坐標系的教程，希望大家喜歡。
