CAD如何快捷地計算面積
CAD如何快捷地計算面積？機械CAD繪圖中，有時需對圖中某些圖形的面積、周長與重心進行計算，那么CAD如何快捷地計算面積呢？下面小編就為大家介紹CAD計算面積的兩個簡單方法，下面是詳細的教程。
方法1

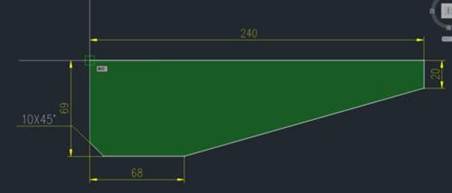

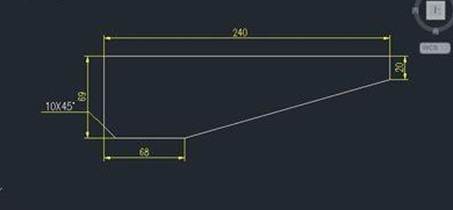

1、利用CAD自帶的AREA命令，計算簡單形狀的面積。首先打開需要計算面積的圖形。
2、輸入AREA命令，按回車鍵。
3、在圖形中任意一個交點開始，順時針或逆時針把每個交點都點上。
4、按回車鍵后在CAD狀態欄即可看到你需要計算圖形的面積，單位是平方毫米。
方法2

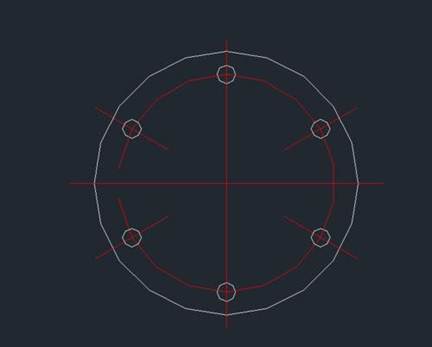

1、利用填充工具，計算復雜形狀的面積。以一個需要打孔的圓為例，計算面積。
2、輸入H命令(圖案填充），按回車鍵，打開圖案填充對話框，單擊“添加：拾取點”。

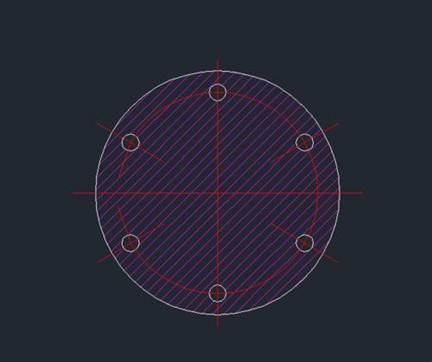

3、將需要計算面積的部分選取，填充下。
4、按Ctrl+1，打開特性工具欄，即可看到填充部分的面積。
以上就是CAD快捷地計算面積的兩個簡單方法介紹，希望大家喜歡！
