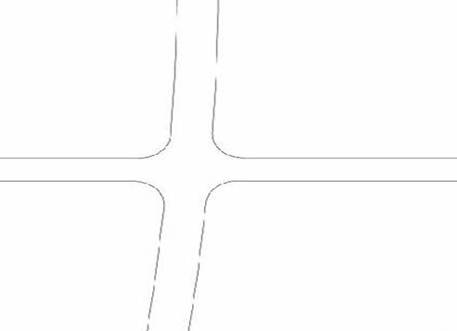

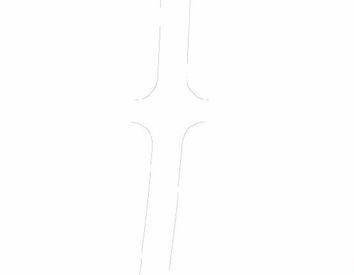

CAD打印缺少線條該怎么辦？圖紙打印預覽時圖紙正常，打印出來發現缺失很多線條，這是什么原因呢？下面我們就來看看CAD打印線條缺失的解決辦法，下面是詳細的教程。
一、原因分析
線段缺失，從理論上來講大致可能存在以下幾種情況：
1、線段畫在了不可打印的圖層上，如Defpoint圖層；
2、該線段所在圖層被無意之中設置為了不可打印狀態；
3、CAD文件中，圖層線寬不是默認線寬，導致打印之后不識別，所致；
4、打印設置里面沒有按照對象線型打印，打印出錯導致。
二、解決方法
1、遇見這樣的問題，首先，應該冷靜下來，然后打開CAD軟件的圖層設置，檢查缺失的線段是否位于Defpoint圖層上。該圖層是不可打印狀態。
2、如果缺失線段沒有位于Defpoint圖層上，接下來要做的就是，檢查線段所在的圖層是不是禁止打印，如果是禁止打印，則設置可打印狀態即可。若圖層狀態正常，圖層全是可打印狀態。

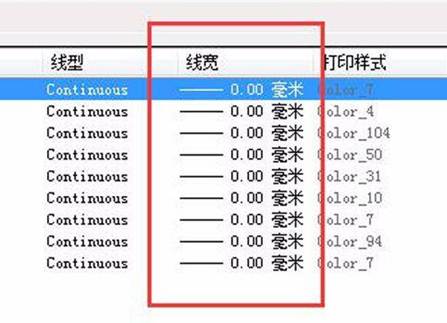

3、接下來要做的就是將CAD圖里面圖層線寬設置為默認0線寬，如圖所示。

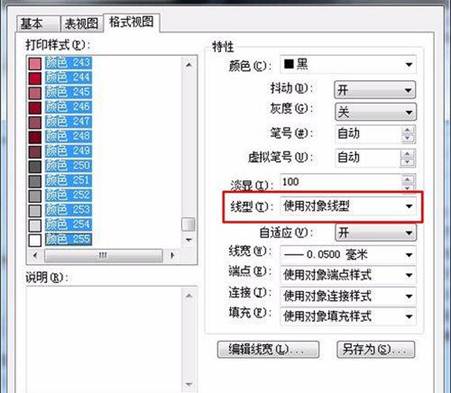

4、圖層默認線寬設置完成之后，就是啟動打印程序，在打印設置里面選擇所有顏色，然后選擇打印“線型”為“使用對象線型”重新打印，如圖
5、檢查打印結果，發現之缺失的線回來了，說明小編遇到的問題是出現在CAD圖層線寬和打印線寬不匹配。
