CAD怎么調整十字光標、拾取框、夾點等的大小
CAD怎么調整十字光標、拾取框、夾點等的大??？CAD軟件在作圖的時候，需要設置一些基本的要求，比如光標，拾取框，夾點等等的大小問題。該如何操作呢？今天小編給大家介紹CAD中設置十字光標、拾取框、夾點、自動捕捉標記和靶框的大小，下面是詳細的教程。

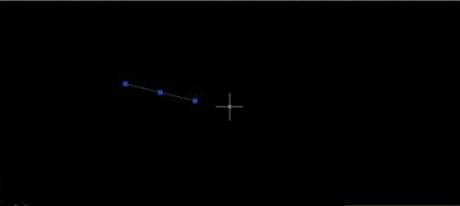

1、打開CAD，以一條直線來反映所要設置的最基本問題。如圖所示，十字光標太小，夾點太小。

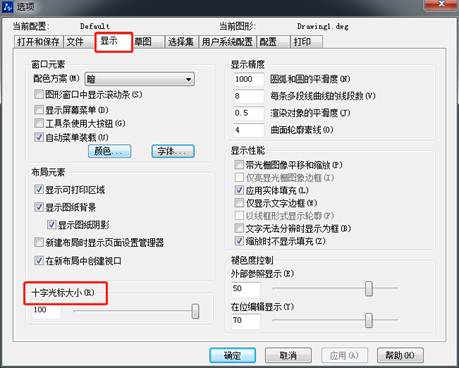

2、單擊菜單欄里的“工具”，然后選擇“選項”，在彈出的對話框里，選擇“顯示”，然后在左下角調節十字光標的大小，如圖所示。

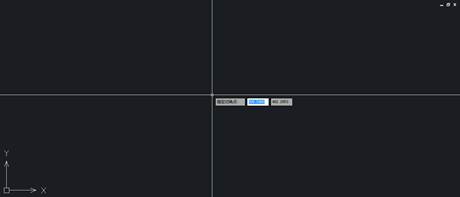

3、一般我們調節十字光標時，會選擇最大，這樣的效果就像是一個直角坐標，比較直觀。如圖所示。

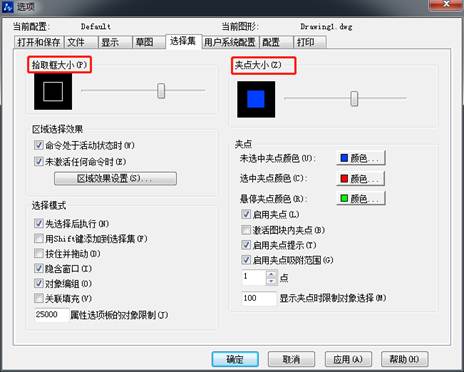

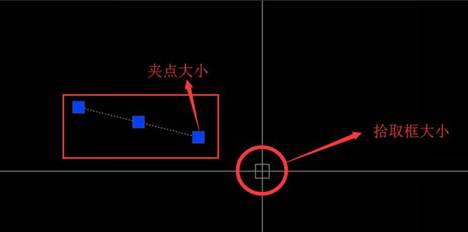

4、在“選項”彈出的對話框中點擊“選擇”，然后可以調整拾取框大小和夾點大小了。

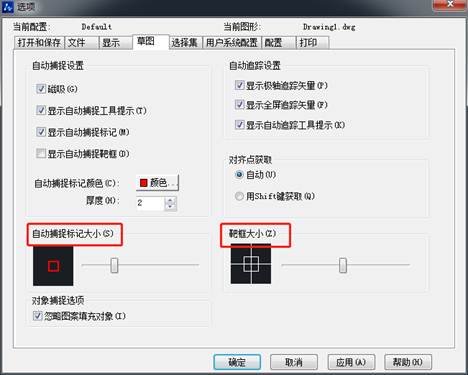

5、在“選項”彈出的對話框中點擊“草圖”，然后可以調整自動捕捉標記大小和和靶框大小。

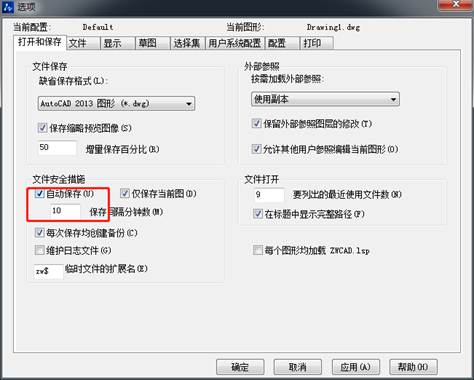

6、最后，點“選項”的的“打開和保存”，可以設置保存時間，一般的選擇10分鐘就可以了，如果比較熟練可以選擇15或者20分以上。注意要勾上創建備份，這樣在出現文件突然關閉時或者出現錯誤時還可以重新找回來。
以上就是CAD頁面的設置，通過選項中的十字光標、拾取框、夾點等的設置，讓頁面看起來更簡便操作。
