CAD臨時追蹤點TT命令怎么使用
CAD臨時追蹤點TT命令怎么使用？前面介紹過CAD的對象捕捉功能，想要在CAD中建立一個臨時追蹤點，該怎么操作呢？今天我們來看看CAD臨時追蹤點的巧用，將下面圖形在不做任何輔助線的情況下繪制出來，怎么畫呢？掌握臨時追蹤點的技能就能大大提高我們的工作效率。
1、這時候就需要借助于CAD中的對象捕捉點中的臨時追蹤點，臨時追蹤點需要在命令的執行過程中使用“shif+鼠標右鍵”或是在命令行輸入其快捷命令“tt”來調取。不過在使用臨時追蹤點時需要注意將狀態欄中的“極軸”、“對象捕捉”、“對象追蹤”分別開啟，這樣才能達到想要的效果。
2、繪制一個半徑為30的圓，接下來執行畫線命令時就要用這個臨時追蹤點來完成。我們要找的追蹤點是圓心沿x軸正方向20距離與圓的交點，操作步驟如下。
1）輸入L，回車，執行直線命令。
2）輸入TT，回車，捕捉到圓的圓心點作為臨時追蹤點。

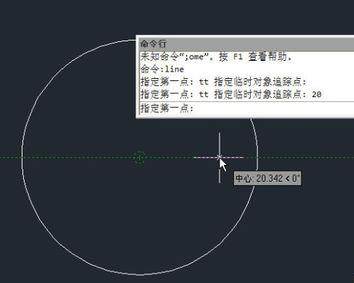

3、此時命令重新又變回提示指定第一點，向右側移動光標，再次輸入TT，回車，輸入20，將臨時追蹤點定位在距圓心點20的位置，如下圖所示。

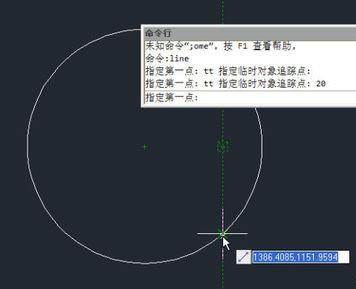

4、然后向下移動光標，當通過極軸和對象追蹤捕捉到和圓的交點時單擊，即可確定直線的第一點，如下圖所示。

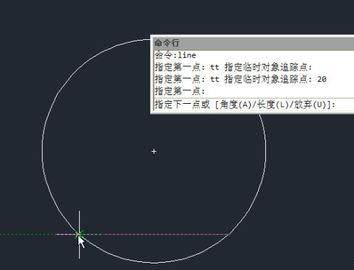

5、然后將光標向左側移動，沿極軸方向追蹤到跟圓的交點，單擊，即可完成直線的繪制，如下圖所示。接下來連接圓的另一交點即可，如下圖所示。
以上是利用臨時追蹤點來定位對象的使用方法，在使用CAD軟件的時候,掌握一些小技巧的話能極大地提高我們設計工作的效率。
