CAD怎么繪制雙扇門的平面圖
今天給大家介紹雙扇門平面圖的畫法，在CAD中繪制平面門很簡單，那如何繪制雙扇門呢？我們就來看看快速繪制雙扇門的方法，下面是詳細的教程。
1、打開CAD，新建一個空白圖形，畫一個簡易的門模型，效果如下圖所示

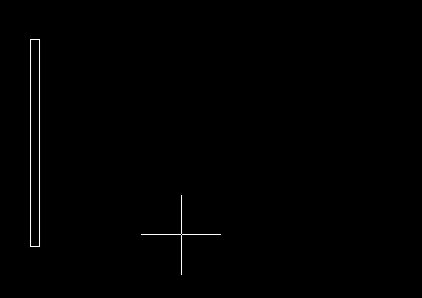

2、首先用矩形命令畫一個長方形，大小可以定為40*1000。

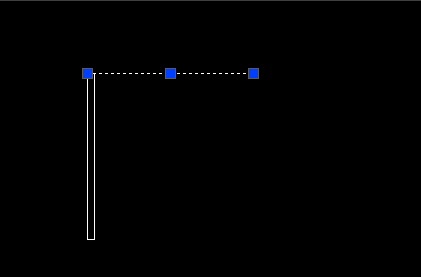

3、然后以矩形左邊端點開始畫一條長度為1000的水平線。

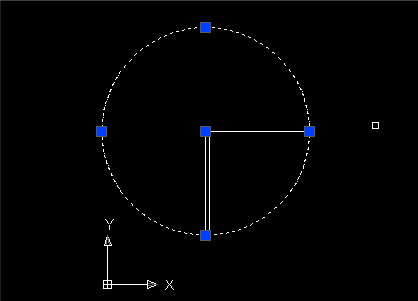

4、然后以矩形左上端點作為圓心，畫一個半徑為1000的圓形。

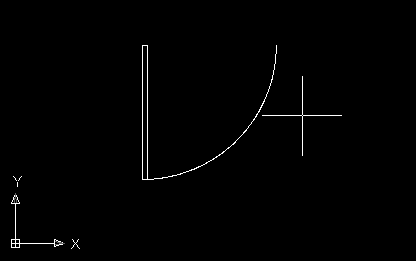

5、然后選擇修剪工具，將多余部分修剪并刪除。并將步驟3中畫的一條水平線刪除。

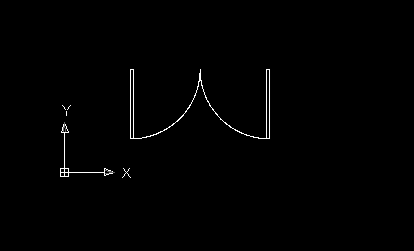

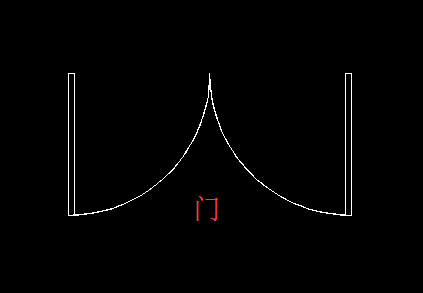

6、如果需要做雙開門的話可以鏡像一個過去，得到如下圖形。
以上就是cad繪制雙扇門的教程，大家可以著手嘗試畫一下。
