CAD怎么將連續的線打斷于某一點？
在CAD繪圖中，打斷于點的操作很少使用，以至于這個功能被大家忽略，這里就給大家介紹一下如何將連續的線打斷玉某一點的。

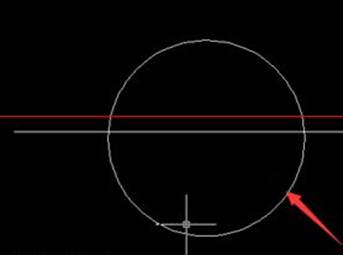

1、在下圖的一條直線和圓組成的圖形中，我們是可以看到直線是連續的，現在我們就要在直線和圓的交點上進行打斷。
2、打斷操作的命令在右側的功能選項的最低端，注意要和打斷一個區域進行區分，選擇之后開始操作。

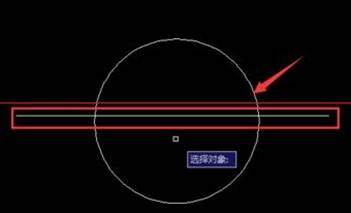

3、首先我們需要選擇一個操作對象，也就是本例中說明的連續的直線，鼠標點擊進行選擇即可。

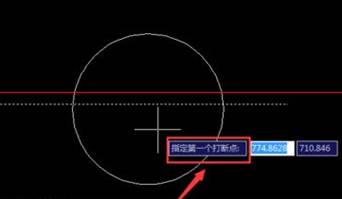

4、選中直線，接下來按照命令提示框進行操作，選擇第一個打斷點，熟練操作之后就可以不用管命令框了。

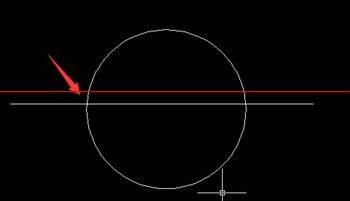

5、選中左側直線與圓的交點作為打斷點，這時我們會發現圖形和之前是一樣的，其實完全不是這樣的。

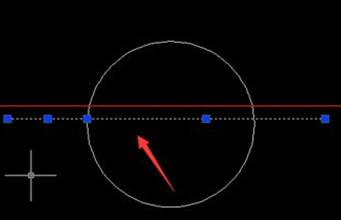

6、我們選中直線以后，就會發現直線的表面雖然沒有發生任何變化，但是本質上已經變成了兩條直線，這就是打斷于點的操作過程。
