CAD雨傘建模教程

今天給大家講一下如何利用CAD來建立雨傘的模型。

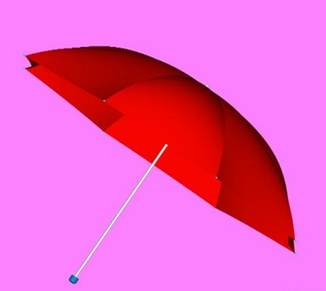

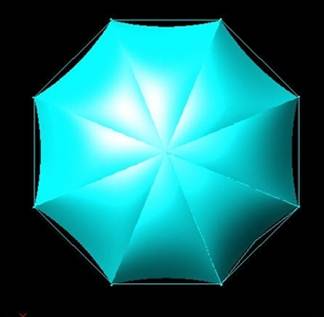

先來看效果圖：

具體步驟：

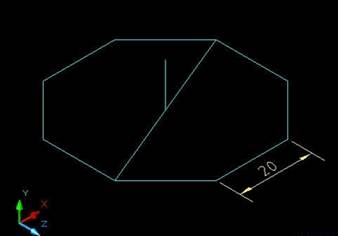

1.首先畫一邊長為20的正八邊形。

2.切換到西南等軸測視圖，“X軸旋轉UCS”--90度，如圖。在八邊形的中心畫一長12的直線。

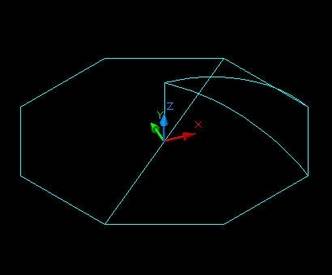

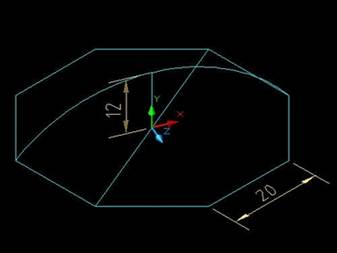

3.”三點UCS“(八邊形的中點、八邊形的一個頂點及12直線的頂點)。畫一如圖的圓弧。

4.修剪一下圓弧，只保留一半。

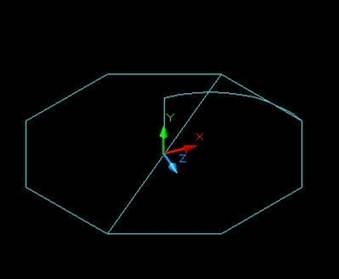

5.X軸旋UCS”--負90度，選擇圓弧，復制旋轉一個，如圖：

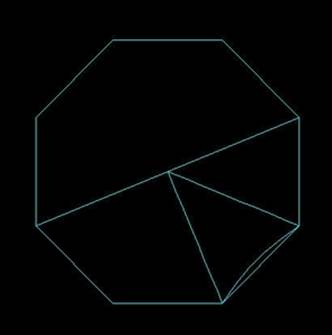

6.回到俯視圖，再畫一如圖的圓弧：

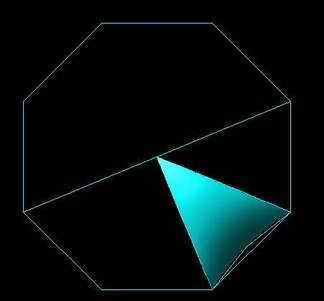

7.最關鍵的步驟到了，要畫雨傘肯定都會想到用邊界曲面來畫，可是邊界曲面必須通過指定四條封閉的空間曲線作為曲面的邊界線，才能構造出以該四條曲線作為邊界的曲面。我們現在才三條圓弧作為邊界呀，在這里就有個技巧了，我們要用到一個修改命令----”打斷于點“，先把其中的一條圓弧打斷，然后再調用“邊界曲面”命令，依次選擇圓弧就OK了。如圖：

8.接下來，我在八邊形的頂點上畫了一個小球，選擇剛建好的曲面和小球，以八邊形的中點為中心陣列八個。如圖：

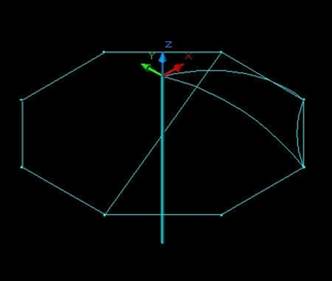

9.把建好的曲面等先隱藏一下，便于下面建傘的桿和把。切換到西南等軸測視圖，移動UCS到直線的頂點，畫一六邊形，拉伸30。如圖：

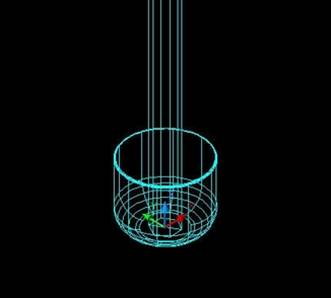

10.移動UCS到傘桿的底部，畫一圓拉伸，圓角一下作為傘把。如圖：

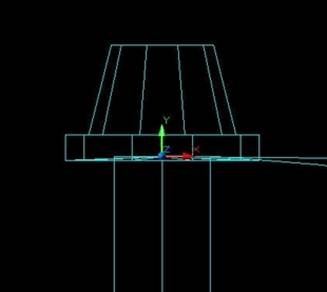

11.再次移動UCS到傘桿的頂部，畫一如圖的閉合多段線，然后旋轉一下，得到傘頂

12.基本上一把小雨傘就建好了，由于時間比較倉促，建得也比較粗糙，傘的各個部位的尺寸也沒有把握到位 。
