CAD帶屬性的塊中文字的位置如何調整
在使用CAD時，圖形和文字在同一個塊，怎樣能在不分解塊的情況下改變文字的位置？

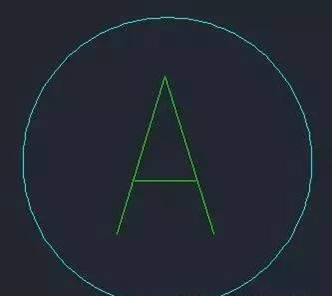

如下圖中的圖塊中A位置有點偏想把它調到正中。
方法有以下幾種：
1.定義塊前做好可調整的設置：

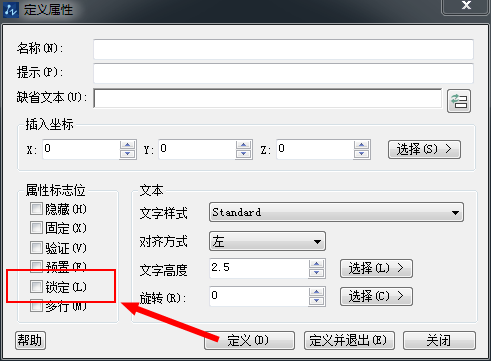

定義塊屬性時，把鎖定位置的對勾取消，插入塊后，塊中的屬性可用夾點方式移動到任何位置。

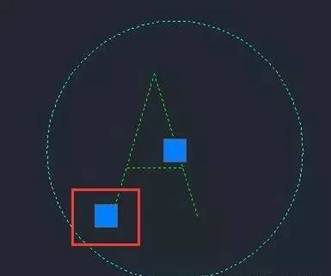

即選擇塊后，塊中的屬性插入點也會顯示出來，激活屬性的插入點后，可以拖動它到新位置。
2.已定義的塊通過屬性修改并同步刷新
對于已定義的塊，在塊編輯器或在位編輯中修改屬性的定義，將鎖定位置改為否后保存。
在命令行輸入attsync更新下這個塊，同步一次后就可對原有塊的屬性移動位置了。
