CAD怎么給弧線進行折彎標注?
如何在CAD中給弧線進行折彎標注呢？下面我們來看看詳細的步驟吧。

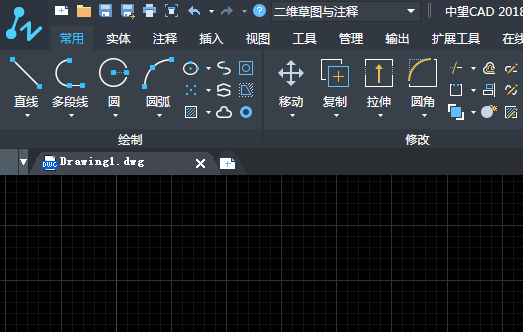

1、打開中望CAD的版本，界面就是這樣的。

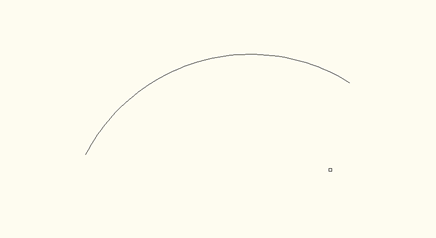

2、我們就用這個簡單的示例來做演示。

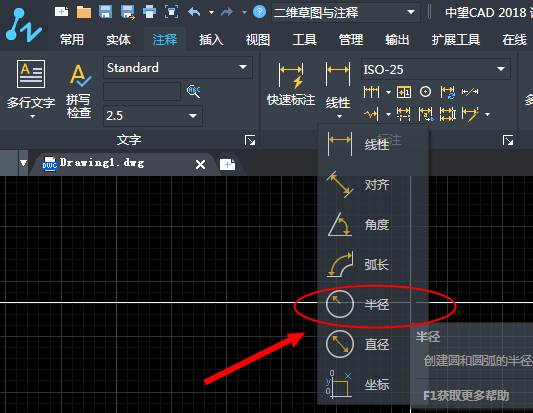

3、選擇注釋里面的標注-折彎功能。

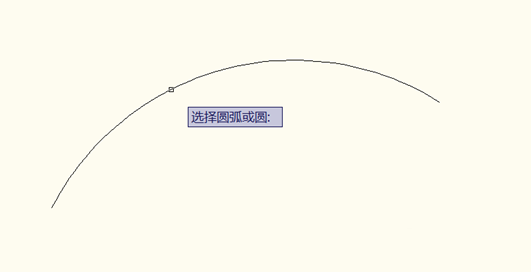

4、然后圓弧或圓，我們就點擊一下這個圓弧。

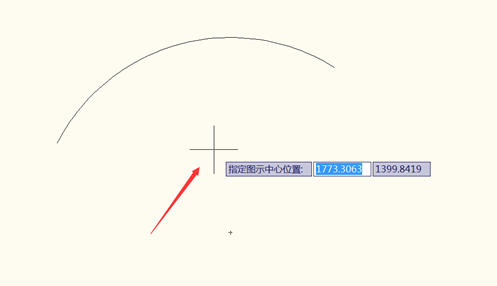

5、然后指定中心位置，大家可以選擇一個合適的地點，不一定是圓心。

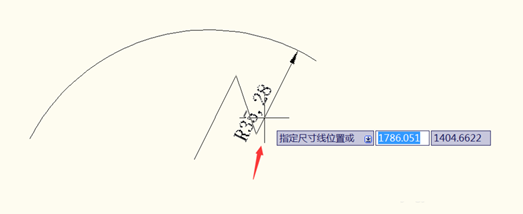

6、然后在指定尺寸線位置，這個大家自己來選擇。

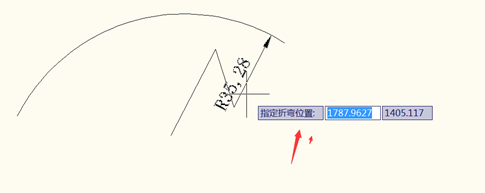

7、然后在指定折彎位置，這個還是大家自己選，選擇好之后點擊一下鼠標就可以了。

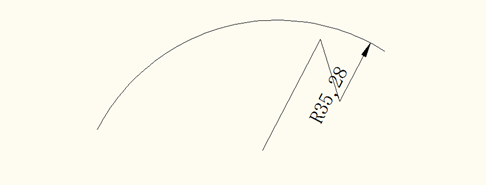

8、這個就是做出來的樣子，大家可以試試，靈活運用。
以上就是CAD折彎標注的方法，希望大家喜歡。
