怎么解決CAD對象捕捉不到交點的情況？



我們作圖的時候難免會出現鼠標捕捉不到交叉點的情況，這是為什么呢？很大原因是因?yàn)槲覀冎匦掳惭b軟件的時候忘記調捕捉了，那怎么調才能恢復正常呢？請看下面的詳細解說。

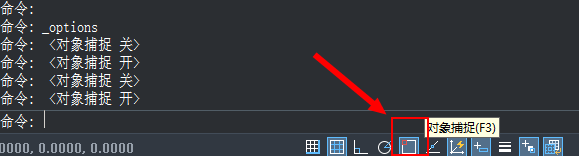

1、首先找到下面的對象捕捉，點開，如圖所示：

怎么解決CAD對象捕捉不到交點的情況？

2、如果點開對象捕捉還是沒有反應，在對象捕捉上面右擊，點擊設置，如圖所示：

怎么解決CAD對象捕捉不到交點的情況？

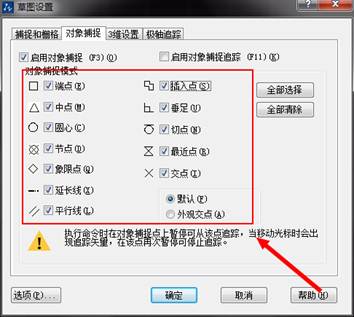

3、然后在對象捕捉里面，將所有的捕捉點都打開，如圖所示：

怎么解決CAD對象捕捉不到交點的情況？

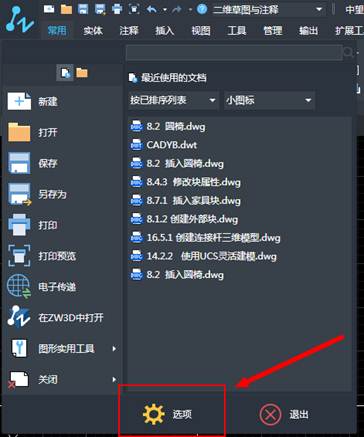

4、捕捉標記也可以調節，點擊左上角中望CAD的藍色圖標，在彈出的工具欄中找到選項，如圖所示：

怎么解決CAD對象捕捉不到交點的情況？

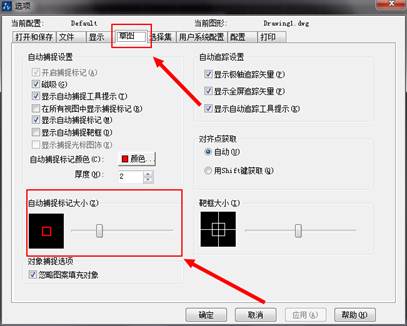

5、在草圖里面將捕捉標記大小調節一下，點擊確定就可以，如圖所示：

怎么解決CAD對象捕捉不到交點的情況？

以上就是怎么調節對象捕捉交叉點或者中心點的方法，希望大家的喜歡！
