如何使用CAD繪制多線

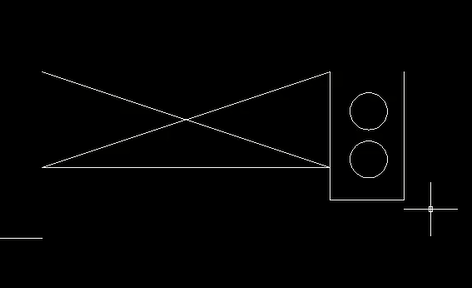

1、  執行打開命令（快捷鍵Ctrl+O），打開素材文件。



如何使用CAD繪制多線



2、  輸入"ml"調用多線命令。





3、  選擇比例“S”選項，回車。





4、  輸入比例參數“240”，回車。





5、  選自對正“J”選項，回車。





6、  選擇無“Z”選項，回車。

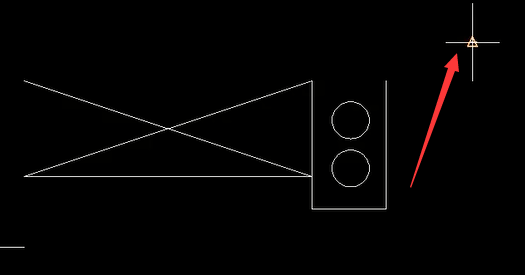

7、  捕捉右上方垂直直線的中點。



如何使用CAD繪制多線



8、  按F10開啟極軸追蹤功能，向左移動鼠標，輸入多線參數“1520”，回車。





9、  向下移動鼠標，輸入多線參數“640”，回車。

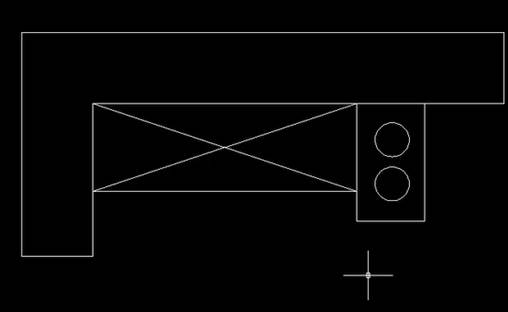

10、多線繪制完成。
