CAD中面域的兩種使用方法
在CAD繪圖中有一種對象叫做面域（REGION）,它無法直接繪制，必須通過選擇圖中的圖形生成，和填充有些類似。面域是一個面，而不是像直線、圓這樣的線。

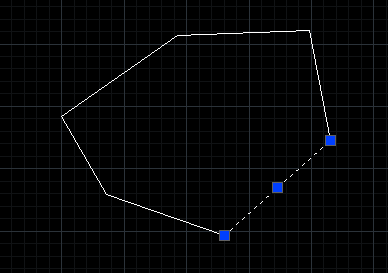

1、 打開CAD圖形，單擊圖形的一條邊，可以發現圖形并非一個整體，換言之，不是一個面域。

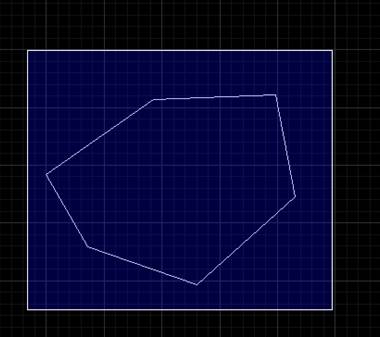

2、 采用面域命令，快捷鍵為“REG”。完成之后命令行會提示：選擇對象。這時框選全部圖形。

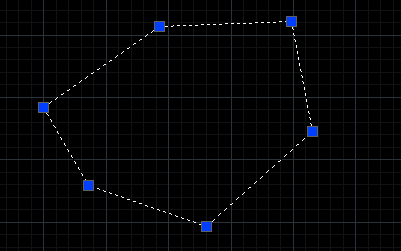

3、 完成上述操作之后，就會發現圖形變成一個整體，已經形成面域。

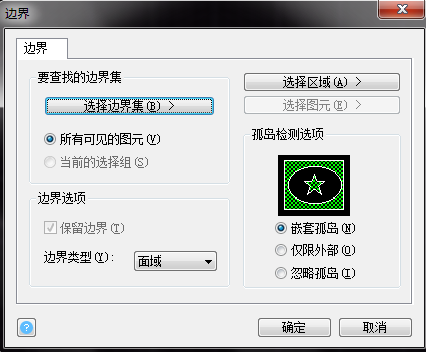

4、 我們也可以采用這種方法：使用邊界創建。在命令行中輸入“BO”進入“邊界”對話框，之后在邊界類型中選擇“面域”，再點擊“選擇區域”選擇想要操作的圖形。再點擊確定即可完成。
