怎么使用CAD繪制云彩圖

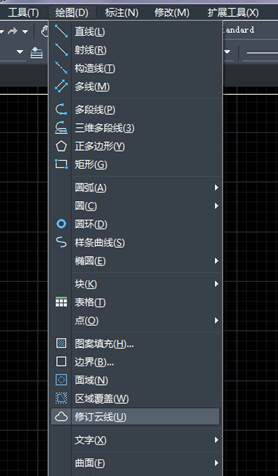

1、 點擊【繪圖】|【修訂云線】，或者可以輸入快捷鍵REVCLOUD。
2、 點擊修訂云線命令后，輸入欄出現：“指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:”
弧長：點擊修訂云線命令后，輸入A回車，輸入最小弧長值回車，輸入最大弧長值回車，注意，最大弧長值不能超過最小弧長值的三倍。然后點擊繪圖區一點移動鼠標回到起點得到云線。
對象：點擊修訂云線命令后，輸入O回車，點擊圖上的一條弧線，然后弧線會變成云線，這時不輸入Y默認不反向，輸入Y后回車可以得到反向的云線。

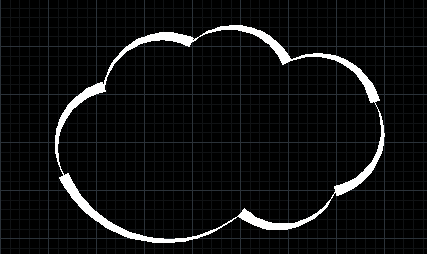

樣式：點擊修訂云線命令后，輸入S回車，會出現：“請選擇圓弧樣式 [普通(N)/手繪(C)]”，輸入N回車，畫出的云線是普通的單線形式，輸入C回車，就是手繪狀，如下面的截圖。
