CAD線對象的編輯之修剪對象
【修剪】命令用于修剪對象上指定的部分。在修剪時，需要事先指定一個邊界，在修剪對象時，邊界的選擇是關鍵，而邊界必須要與修剪對象相交，或與其延長線相交，才能成為修剪對象。因此，中望CAD系統為用戶設定了兩種修剪模式，即“修剪模式”和“不修剪模式”，默認模式為“不修剪模式”。
調用修剪命令的方法有：
執行【修改】——【修剪】命令。
單擊修改工具欄中的修剪按鈕。

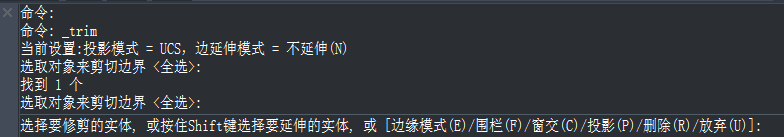

在命令行輸入TRIM并按enter鍵。
當修剪多個對象時，可以使用欄選和窗交兩個選項，欄選方式需要繪制一條或多條柵欄線，所有與柵欄線相交的對象都會被選擇。
【隱含交點下的修剪】：所謂隱含交點，是指邊界與對象沒有實際的交點，在邊界被延長后，與對象存在一個隱含的交點。對隱含交點下的圖線進行修剪時，需要更改默認的修剪模式，即將默認模式更改為修剪模式。
【投影選項下的修剪】：投影選項用于設置三維空間剪切實體的不同投影方法。選擇該選項后，中望CAD出現輸入投影選項的操作提示，其中各選項釋義如下：
【無】：表示不考慮投影方式，按實際三維空間的相互關系進行修剪。
【UCS】：在當前UCS的xoy平面上進行修剪。
【視圖】：在點前視圖平面上進行修剪。
